| Padrões: | AS/NZS 3112 Cl2.13.9.1 | Nome: | Aplicação do movimento dos pinos |
|---|---|---|---|
| Função: | Para o australiano e os testes dos pinos de Nova Zelândia | Força: | 18±1N |
| Cláusula 3.6.3 de AS/NZS 3112: | calibre alterado do apêndice D (o diâmetro mudou a 43.2mm) | Figura 3,6 de AS/NZS 3112: | Teste do figo lateral 3,6 do calibre de tensão |
| Cláusula 3.3.2 de AS/NZS 3112: | Calibre de pino 3N do teste 6.20mm x 1.58mm | Cláusula 2.2.3 de AS/NZS 3112: | Formulário do pino em figura 2,3 |
| Realçar: | 18N Pin Movement Test Apparatus,Pin Movement Test Apparatus 18N,Calibre de soquete da tomada do TUV |
||

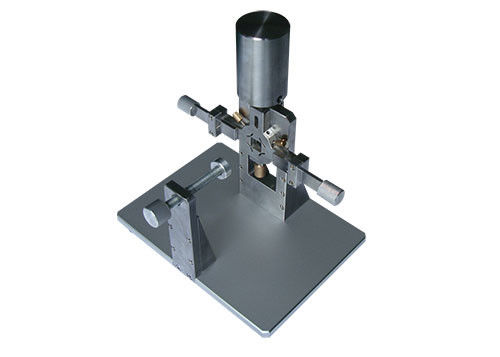

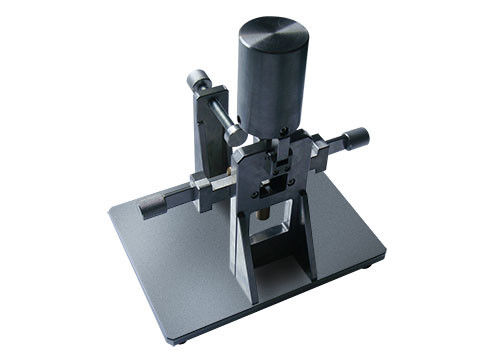

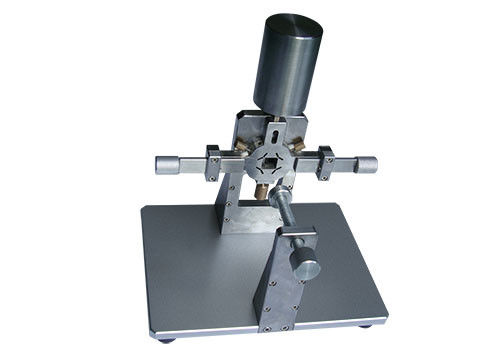

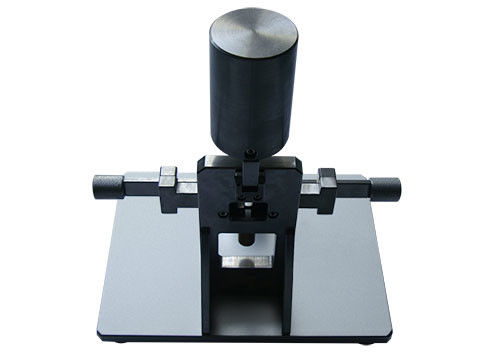

Instrumento calibre de soquete da tomada do as/NZS 3112 do teste do movimento do Pin
| Padrão | Nome do produto |
| AS/NZS3112 FigureA1 | Avaliação e dimensões do figo A1 do calibre de tomadas da baixa tensão (10A, 15A, 20A) |
| AS/NZS3112 figura B1 | Avaliação e dimensões do figo B1 do calibre de tomadas da baixa tensão |
| AS/NZS3112 figura C1 | Durante o teste normal da inserção obstrua dentro o figo C1 (10A, 15A, 20A) |
| AS/NZS3112 figura D1 | Durante o teste normal da inserção obstrua dentro o figo D1 (10A, 15A, 21A) |
| AS/NZS3112 figura E1 | Teste de quebra atual /Test da tomada do teste da elevação da temperatura com os pinos de bronze no figo E1 |
| AS/NZS3112 figura F1 | Avaliação e dimensões do figo F1 do calibre de tomadas da baixa tensão (a) apêndice F |
| AS/NZS3112 figura F1 b | Avaliação e dimensões do figo F1 do calibre de tomadas da baixa tensão (b) apêndice F |
| AS/NZS3112 figura G1 | Durante o teste normal da inserção obstrua dentro o figo G1 (a) do apêndice G |
| AS/NZS3112 figura G1 b | Durante o teste normal da inserção obstrua dentro o figo G1 (b) do apêndice G |
| Figura 3,1 ABC de AS/NZS 3112 | Profundidade do calibre do Nenhum-contato do contato no figo 3,1 a porque c |
| Figura 3,1 cláusula 3.3.4 de AS/NZS 3112 do ABC | A profundidade do contato contacta o calibre no figo 3,1 a porque c |
| Figura 3,1 a de AS/NZS 3112 | Contacte o calibre no figo 3,1 a (lâmina 1.58x6.2mm do metal, comprimento 12.60mm) |
| Figura 3,1 b de AS/NZS 3112 | Contacte o calibre no figo 3,1 b (lâmina 1.58x8.93mm do metal, comprimento 12.60mm) |
| Figura 3,1 c de AS/NZS 3112 | Contacte o calibre no figo 3,1 c (pino de metal: Ф4.7mm, comprimento 12.60mm) |
| Figura 3,6 de AS/NZS 3112 | Teste do figo lateral 3,6 do calibre de tensão |
| Figura 3,7 de AS/NZS 3112 | Teste do figo lateral 3,7 do calibre de tensão |
| Figura 2,1 a1 de AS/NZS 3112 | Tomada do teste com os pinos de bronze na figura 2,1 (a1) 10A |
| Figura 2,1 a1 de AS/NZS 3112 | Tomada do teste com os pinos de bronze na figura 2,1 (a1) 15A |
| Figura 2,1 a2 de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (a2) |
| Figura 2,1 b de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (b) |
| Figura 2,1 c de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (c) |
| Figura 2,1 d1 de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (d1) |
| Figura 2,1 d2 de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (d2) |
| Figura 2,1 f de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (f) |
| Figura 2,1 g de AS/NZS 3112 | Tomada do teste com os pinos de bronze em figura 2,1 (g) |
| Cláusula 3.3.2 de AS/NZS 3112 | Calibre de pino 1.5N do teste 6.20mm x 1.58mm |
| Cláusula 3.3.2 de AS/NZS 3112 | Calibre de pino 2N do teste 6.20mm x 1.58mm |
| Cláusula 3.3.2 de AS/NZS 3112 | Calibre de pino 3N do teste 6.20mm x 1.58mm |
| Figura 2,1 de AS/NZS 3112 | Gabarito do teste |
| Cláusula 2.13.8 de AS/NZS 3112 | Caixa de montagem de madeira em figura 2,9 |
| Cláusula 2.13.8 de AS/NZS 3112 | Pin que aperta a unidade na figura 2,10 a, b, c |
| Cláusula 3.6.3 de AS/NZS 3112 | calibre alterado do apêndice D (o diâmetro mudou a 43.2mm) |
| Cláusula 3.14.2 de AS/NZS 3112 | cerco metálico H90mm x W60mm xD40mm com furo de fixação |
| Cláusula 2.2.3 de AS/NZS 3112 | Formulário do pino em figura 2,3 |
Aplicação
As tomadas serão testadas para o movimento do pino apertando o pino ou os pinos não sob o teste em um rígido
guardar o bloco posicionou 5±0.5 milímetro da cara e de aplicar da tomada a força de 18±1N a
o pino sob o teste. O projeto do bloco será tal que o pino sob o teste não deve
contato entrado com o bloco durante o teste
À exceção das tomadas non-rewireable, o teste será realizado sem um cabo unido ao
tomada, e com os parafusos terminais afrouxados suficientemente para permitir que 1 condutor mm2 seja
conectado.
O equipamento da tomada e de teste será precondicionado na temperatura do grau 40±1 para 1h
sem teste a força aplicou-se. Durante todo o teste, todas as peças do equipamento da tomada e de teste
será mantido nesta temperatura.
Para todas as tomadas, o ponto de aplicação da força estará a 140,5 milímetros da cara do
a tomada ao longo dos pinos, e o sentido da força serão
(a) em ambos os sentidos ao longo da linha perpendicular ao plano do pino, e passagem
através do centro do pino; e
(b) nesse plano em ambos os sentidos ao longo de uma linha perpendicularmente àquela especificou dentro
Artigo (a)
Durante 10 s, a força será aplicada gradualmente a cada um dos pinos na maneira
prescrito nos artigos (a) e no (b), mantido em seu valor máximo para 10 s, e então
liberado. A deflexão dos pinos será medida ao longo da linha de força relativo ao
cara do bloco guardando rígido durante o período em que a força é aplicada. O máximo
a deflexão não excederá 2,0 milímetros.
Depois do teste em todos os pinos de uma tomada que conforma-se para figurar em seguida 2,1, algum minuto da distorção 5
a conclusão do teste no último pino será tal que não impedirá a tomada de
sendo introduzido nos calibres padrão apropriados mostrados no apêndice A, apêndice e
Apêndice F sem a aplicação do forcc impróprio
Para outros tipos de tomadas, alguma distorção depois que o minuto 5 será tal que não impedirá
tomada que está sendo introduzida em uma soquete-tomada apropriada sem a aplicação da força imprópria.
ConformsTo
3112:2011 +A2 de AS/NZS: cláusula 2012 2.13.9.1
Especificações
Força: 18±1N
Informação pedindo
Instrumento do teste para o teste AS/NZS 3112 do movimento do pino
