A medição da tomada UL498 e do soquete calibra para a retenção das lâminas testa

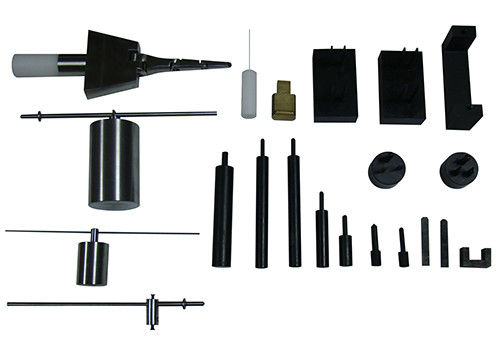

Lista do calibre:
NÃO. | Nome do produto | Figura padrão | Modelo |
---|
Versão velha | Versão nova |
---|
1 | Ponta de prova eloquente com parada da Web | Figura 9,1 | Figura 9,1 | U8-F91 |
2 | Ponta de prova | Figura 10,1 | Figura 10,1 | U8-F101 |
3 | Ponta de prova lisa | Figura 31,1 | Figura 31,1 | U8-F311 |
4 | Tomada da referência | Figura 69,1 | Figura 73,1 | U8-F691 |
5 | Instrumento típico do teste | Figura 69,2 | Figura 73,2 | U8-F692 |
6 | Lâminas impróprias do teste da inserção | Figura 94,1 | Figura 98,1 | U8-F941 |
7 | Tomada do teste | Figura 105,1 | Figura 109,1 | U8-F1051 |
8 | Lâmina do teste | Figura 105,2 | Figura 109,2 | U8-F1052 |
9 | Dispositivo elétrico do teste do receptáculo | Figura 118,1 | Figura 122,1 | U8-F1181 |
10 | Elimine a ferramenta | Figura 118,3 | Figura 122,3 | U8-F1183 |
11 | Ponte | Figura 118,5 | Figura 122,5 | U8-F1185 |
12 | Pino A do teste | Figura 119,1 | Figura 123,1 | U8-F1191 |
13 | Pino B do teste | Figura 119,2 | Figura 123,2 | U8-F1192 |
14 | pino da terra 57g | Figura 119,3 | Figura 123,3 | U8- F1193 |
15 | pino da terra 113g | Figura 119,4 | Figura 123,4 | U8- F1194 |
16 | Pino do teste de No.14AWG | Figura 129,2 | Figura 133,2 | U8-F1292 |
17 | Ponta de prova pequena do teste | Figura 132,1 | Figura 136,1 | U8-F1321 |
18 | Dispositivo elétrico para o teste da segurança do conjunto | Figura 144,2 | Figura 165,2 | U8-F1442 |
19 | Pino aterrando padrão | Figura SD 5,1 | Figura SD 5,1 | U8-SD51 |
20 | Pino aterrando padrão | Figura SD 13,1 | Figura SD 13,1 | U8-SD131 |
21 | Pino aterrando de tamanho grande | Figura SD 13,2 | Figura SD 13,2 | U8-SD132 |

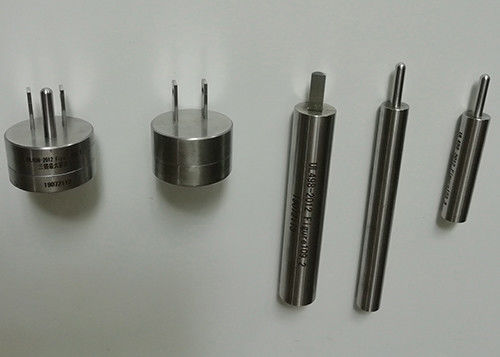

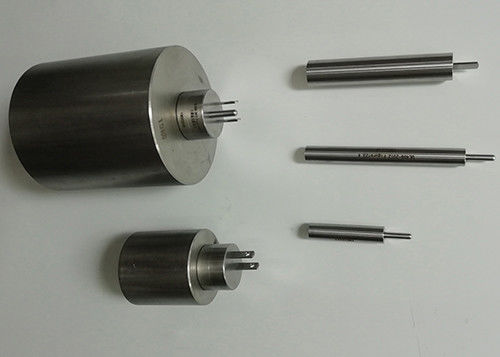

UL498-2012 figuram 109,1 1
UL498-2012 figuram 109,1 1

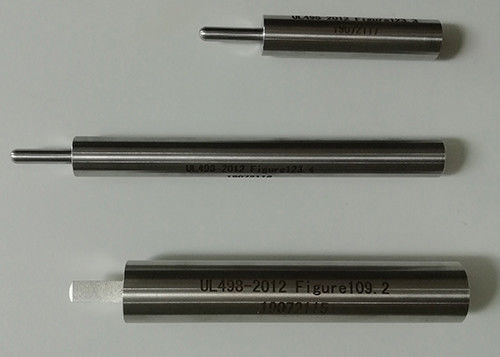

UL498-2012 figuram 109,2 1
UL498-2012 figuram 123,3 1
UL498-2012 figuram 123,4 1
A retenção 109 das lâminas testa
109,1 A nivelado ou o receptáculo independente que tem uma configuração 5-15R, 5-20R, 6-15R, ou 6-20R serão
sujeitado à retenção do teste das lâminas descrita nesta seção.
Exceção: Um receptáculo que tem uma configuração 1-15R, 5-15R, 5-20R, 6-15R, ou 6-20R e não do
o tipo nivelado ou independente pode pelo contrário ser sujeitado à retenção das tomadas testa, seciona 114.
109,1 revisados 16 de novembro de 2012
109,2 os receptáculos que têm interrompem a aba, quando fornecidos, removida de um terminal nonidentified são
para para ser sujeitado a dez ciclos de acondicionamento da inserção e da retirada manuais de um calibre padrão, veja
Figura 109,1. Cada um de seis dispositivos deve ser testado. O calibre deve ser configurado de acordo com a tabela 109,1.
A força aplicou-se para introduzir o calibre para alguns dos ciclos de acondicionamento não é exceder 40 lbf (178 N).
O calibre é ter as dimensões indicadas em figura 109,1 mas não é ter furos nas extremidades exteriores
das lâminas.
Figura 109,1 calibre de teste
NOTAS
1) As lâminas serão feitas do aço de ferramenta, dureza C58 de Rockwell a C60.
2) Todas as bordas afiadas serão removidas a um raio de 0,016 a 0,020 polegadas. Extremidades de todas as lâminas lisas chanfradas segundo as indicações do fim de
detalhe da lâmina.
3) As superfícies da lâmina não excederão uma moagem de um revestimento de 32 micropolegadas em uma perpendicular do sentido à linha central principal. O revestimento é ser
determinado visualmente usando um método comparativo e uma ampliação ótica de 10 X.
4) Todas as posições do furo de lâmina são ficadas situadas na linha central das lâminas.
5) R designa o raio. Todas as dimensões estão nas polegadas.
6) As posições lisas da lâmina serão alteradas para serir configurações 5-20 e 6-20.
Configurações do calibre de teste da tabela 109,1 para condicionar
Dispositivo sob o no. do calibre de teste do teste dos dispositivos testados
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109,3 o calibre padrão deve ser configurado segundo as indicações da tabela 109,2 usando a linha lâminas sem
os furos e com a lâmina aterrando removeram. O calibre deve então ser introduzida no receptáculo e no a
3 lbf estáticos (N) 13,3 (que inclui o peso do calibre), que tende a remover o calibre do
o receptáculo, deve ser aplicada por um período de 1 minuto em um sentido normal ao plano da cara do
receptáculo. Não haverá um deslocamento de mais de 0,079 polegadas (2 milímetros) do calibre.
Tabela 109,2
Configurações do calibre de teste para testes da retenção
Dispositivo sob o no. do calibre de teste do teste dos dispositivos testados
5-15R 1-15P ou 5-15Pa 6
5-20R 1-15P ou 5-15Pa 3
5-20Pa 3
6-15R 2-15P ou 6-15Pa 6
6-20R 2-15P ou 6-15Pa 3
2-20P ou 6-20Pa 3
um calibre de teste que tem aterrar a lâmina removeu.
109,4 o calibre padrão deve ser configurado segundo as indicações da tabela 109,3 usando a linha lâminas com furos
na extremidade e com a lâmina aterrando no lugar. O calibre deve então ser introduzida no receptáculo e
uma força aplicada em um sentido normal ao plano da cara do receptáculo que tende a remover
calibre. A força estática exigida para retirar o calibre não excederá 15 lbf (67 N) (que inclui o peso
do calibre).
109.2. Cada linha contato será capaz de suportar para 1 minuto um 0,5 lbf estático (2,2 N) aplicados a
a lâmina do teste em um sentido normal ao plano da cara do espécime e em um sentido que tenda
para remover a lâmina do teste, quando a lâmina do teste for introduzida inteiramente na abertura do contato. Não haverá
um deslocamento de mais de 0,079 polegadas (2 milímetros) da lâmina do teste.
Figura 123,3
2 onças (g) pino da terra 57
Material: Pin-aço, dureza C58 de Rockwell a C60.
Punho – aço laminado
NOTAS
1) O pino à terra deve ser prendido para segurar na maneira rígida.
2) O comprimento não especificou. Peso total 2 onça da ferramenta (57 g).
3) A linha central da lâmina e a linha central do punho, devem ter combinado a concentricidade e um alinhamento axial de 0,006 máximos na ponta do pino.
4) As superfícies da lâmina não excederão uma moagem de um revestimento de 32 micropolegadas em uma perpendicular do sentido à linha central principal.
O revestimento deve ser determinada visualmente usando um método comparativo e uma ampliação ótica de 10 X.
Figura 123,4
4 onças (g) pino da terra 113
Material: Pin-aço, dureza C58 de Rockwell a C60.
Punho – aço laminado
NOTAS
1) O pino à terra deve ser prendido para segurar na maneira rígida.
2) O comprimento não especificou. Peso total 4 onça da ferramenta (113 g).
3) A linha central da lâmina e a linha central do punho, devem ter combinado a concentricidade e um alinhamento axial de 0,006 máximos na ponta do pino.
4) As superfícies da lâmina não excederão uma moagem de um revestimento de 32 micropolegadas em uma perpendicular do sentido à linha central principal.
O revestimento deve ser determinada visualmente usando um método comparativo e uma ampliação ótica de 10 X.
Aplicação:
O equipamento de Shice oferece uma vasta gama de calibre encontrar os padrões os mais comuns que incluem aqueles do IEC, do EN, do UL, do RUÍDO, do VDE e de outro. Tais padrões exigem a verificação do tamanho & a definição etc. estes calibres é construída do aço de aço inoxidável e apropriado superior com uma dureza pelo menos de 52-58 HRC e uma aspereza de acordo com o padrão para exigir. Cada calibre é fornecido com um certificado da calibração.
Conforma-se a:
UL498
