BS1363 figura 9 instrumento de isolamento do teste de abrasão das luvas do verificador do soquete da tomada

IEC60884 figuram 28 instrumentos para o teste de abrasão nas luvas de isolamento dos pinos da tomada

Detalhes do produto:

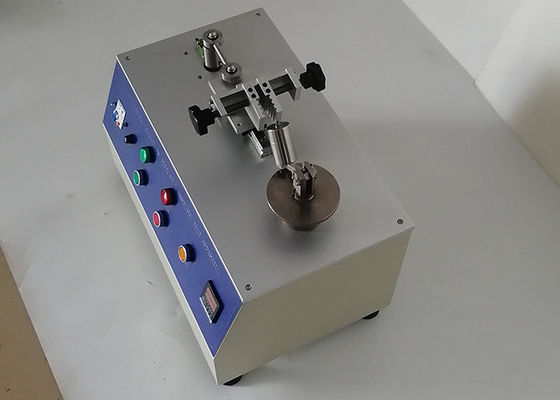

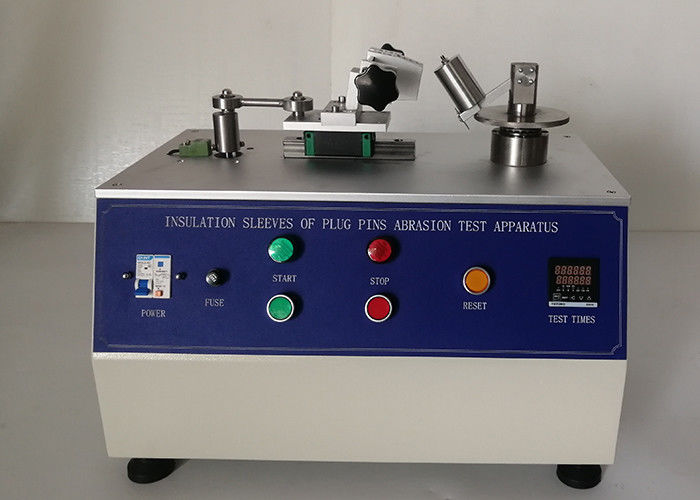

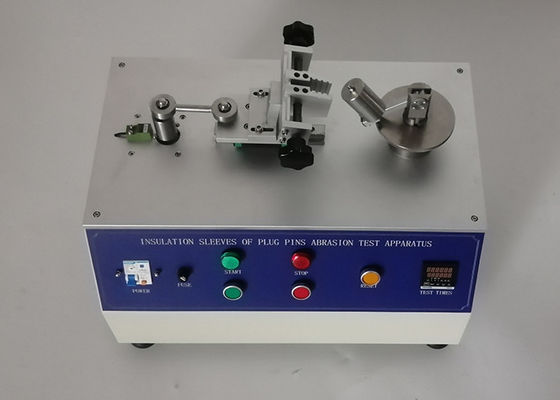

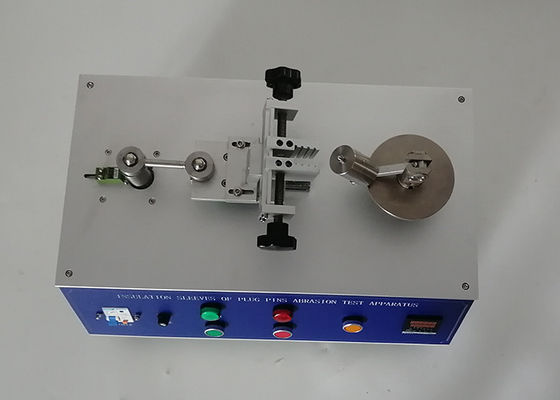

O instrumento do teste é projetado e fabricado de acordo com a exigência padrão de IEC60884 Figure28.

É usado para testar a resistência de abrasão da bucha de isolamento do parafuso.

Este dispositivo compreende um feixe horizontalmente disposto, que seja girado sobre seu ponto central. Um comprimento curto do fio de aço, 1 milímetro no diâmetro e a curvatura em uma U-forma, a base do U que é reto, rigidamente são unidos, em ambas as extremidades, a uma extremidade do feixe, de modo que os projetos retos da parte abaixo do feixe e estão paralelos à linha central do pivô do feixe.

A tomada é mantida por uma braçadeira apropriada em tal posição que a parte reta dos restos do fio de aço sobre o pino da tomada, perpendicular a ela.

As inclinações do pino para baixo em um ângulo de 10° ao horizontal. O feixe é carregado de modo que o fio exerça uma força de 4 N no pino.

A tomada é movida para trás e para a frente em um sentido horizontal no plano da linha central do feixe, de modo que o fio friccione avante o pino. O comprimento do pino abradou assim é aproximadamente 9 milímetros, de que aproximadamente 7 milímetros estão sobre a luva de isolamento.

O número de movimentos é 20 000 (10 000 em cada sentido) e a taxa de operação é 30 movimentos pelo minuto. O teste é feito em um pino de cada espécime.

Após o teste, os pinos não mostrarão nenhum dano que pode afetar a segurança ou danificar o uso mais adicional da tomada, em particular, a luva de isolamento não terá puncionado nem não terá rucked acima.
