Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | De aço inoxidável | Padrões: | IEC60884 figura 30 |
|---|---|---|---|
| temperatura de aquecimento do armário: | (70 ± 2) °C | Estação de teste: | 1 estação |
| Peso: | 50N*1, 20N*2, 30N*1, 4N*1 | Puxe o peso da força: | de acordo com a força máxima da retirada na tabela 16 |
| Função: | testando a consistência da tomada e do pino da tomada | Época da força aplicada em cada pino da tomada: | 1 minuto |
| Realçar: | 4N que verifica instrumentos do teste,20N que verifica instrumentos do teste,Fig30 IEC60884 |
||
IEC60884 figura 30 verificador do soquete da tomada do instrumento para verificar a fixação dos pinos no corpo da tomada
Detalhes do produto:
Este dispositivo conforma-se ao padrão da cláusula 24,10 Fig30 do IEC 60884-1.
É usado testando a consistência da tomada e do pino da tomada.
A tomada é colocada em uma placa de aço rígida fornecida com os furos apropriados para os pinos da tomada.
A distância entre os centros dos furos será a mesma que as distâncias entre os centros do círculo limitado em torno da área de seção transversal de cada pino na folha padrão da tomada.
Parâmetros técnicos:
| Número de estação de teste | 1 |
| Peso | 50N*1, 20N*2, 30N*1, 4N*1 |
| Soquete padrão: cada um do padrão mexicano para configurações: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
Método do teste:
1. Antes do primeiro uso, usuário se o familiar com os padrões relevantes para mais eficaz e apropriado usando o instrumento do teste e terminando o teste.
2. A tomada é posicionada sobre a placa de aço de tal maneira que os centros dos círculos que limitam os pinos para coincidir com os centros dos furos. Introduza então a tomada do teste no soquete na direção da linha central longitudinal do pino. Após o esse, a tomada é colocada no armário de aquecimento com °C da temperatura (70 ± 2), 1 h após, uma força da tração é aplicada dentro de um armário de aquecimento
3. Escolha o dispositivo elétrico de aperto de acordo com a forma da tomada, e faça-o é conectado firmemente com a tomada (se assegure de que não afrouxe quando exercer uma força da tração)
4. Escolha o peso da força da tração de acordo com a força máxima da retirada como dado na tabela 16 (pode ser conseguido pela superposição), o peso é enganchado no anel da braçadeira, seguram com cuidado, e não produzem a tensão explosiva.
5. A força é aplicada em cada pino da tomada para 1 minuto, após o teste, a tomada é reservada refrigerar para baixo à temperatura ambiental e verificar-se-á que o deslocamento de nenhum pino da tomada no corpo da tomada não deve excesso 1 milímetro.
6. Atenção do pagamento à limpeza do dispositivo e da manutenção dos soquetes depois que o teste é terminado.
Tabela 16:

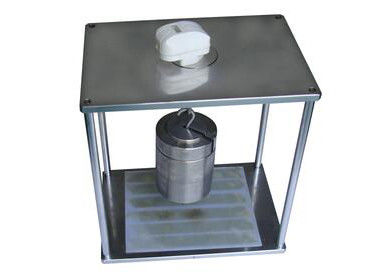

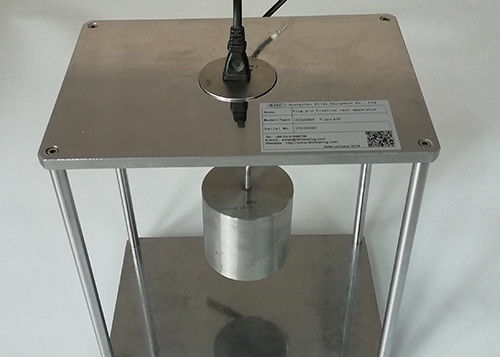

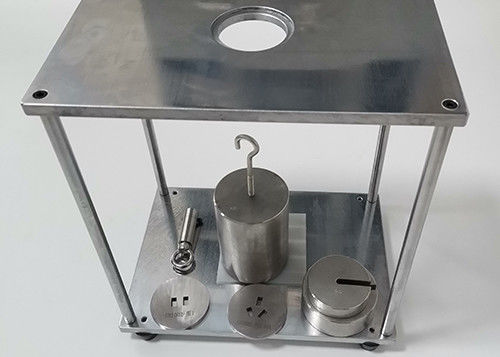

Imagem do instrumento:
