Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrões: | Figura 2,8 de AS/NZS 3112 | Nome: | Aplicação da força para Pin Bending Test |
|---|---|---|---|
| Função: | Para o australiano e a Nova Zelândia Pin Bending Test | A distância moveu-se do ponto de aplicação: | 7,5 ±0.3 milímetro |
| Dimensões: | W*D*H=350mm *250mm* 140mm | Peso: | sobre 15kg |
| O ponto de aplicação da força da cara da tomada: | 14 ±0.5 milímetro | A época dos pinos será testada: | 20 ciclos completos |
| Realçar: | Figura 2,8 verificador do soquete da tomada,Verificador do soquete da tomada 15KG |
||

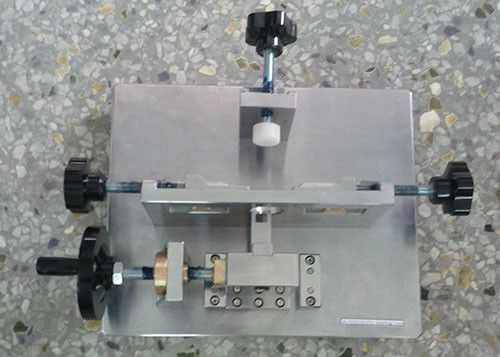

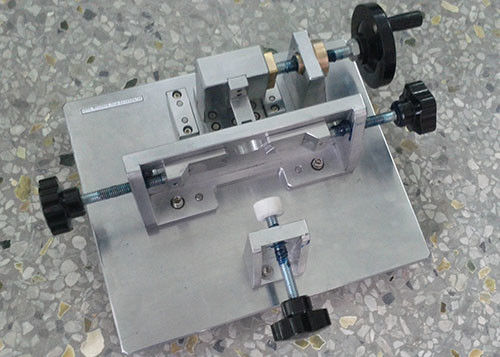

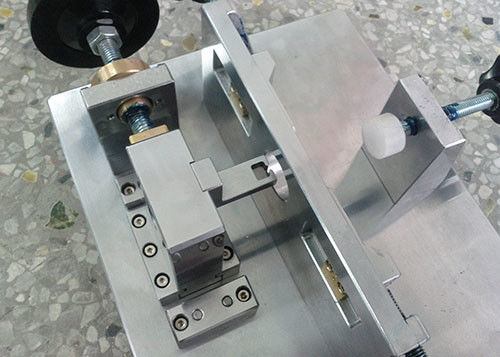

Figure a aplicação 2,8 da força para as de Pin Bending Test/NZS 3112
| Figura 2,1 | dimensões das tomadas |
| Figura 2,2 | instrumento para dobrar o teste |
| Figura 2,3 | formulário do pino |
| Figura 2,4 | dimensões da isolação nos pinos vivos isolados |
| Figura 2,5 | instrumento do teste de pressão para a isolação nos pinos isolados da tomada na alta temperatura |
| Figura 2,6 | instrumento do teste de impacto para a isolação nos pinos isolados da tomada na baixa temperatura |
| Figura 2,7 | instrumento do teste de abrasão para a isolação em tomadas isoladas do pino |
| Figura 2,8 | aplicação da força para o teste de dobra do pino |
| Figura 2,9 | montagem da tomada para o teste da elevação da temperatura |
| Figura 2,10 | pino que aperta a unidade para o teste da elevação da temperatura |
Aplicação
Todos os flatpins das tomadas avaliaram até e incluindo 15 que A será sujeitado a um teste de dobra do pino.
Três tomadas da amostra não sujeitadas a todos os testes precedentes serão testadas como segue:
Os pinos ofassembled tomadas serão testados apertando a tomada em um blockand guardando rígido que aplica uma força de dobra, segundo as indicações de figura 2,8, ao pino sob o teste.
Os pinos serão em linha reta no início do teste. Se há alguma dúvida sobre o thestraightness do pino, estará verificado pelo gaugeshown apropriado da tomada nos apêndices A, B ou F.

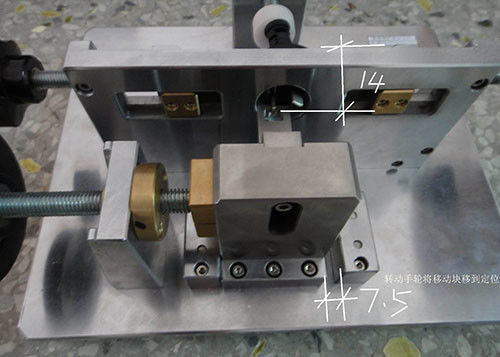

O ponto de aplicação da força será 14 ±0.5 milímetro da cara da tomada.
O sentido da força será ao longo de uma linha paralela à cara da tomada.
Os pinos ativos e neutros serão forçados para o centroide da tomada e então de volta ao ponto de partida. Na primeira tomada da amostra, todo o pino da terra será butin forçado um sentido somente e forçado então de volta ao ponto de partida. Na tomada do secondsample, todo o pino da terra será forçado no sentido oposto ao thatused para testar a primeira tomada da amostra. Na terceira tomada da amostra, todo o pinshall da terra seja forçado no sentido que deu menos favourableresult durante testes das primeiras duas tomadas da amostra.
Distancemoved do ponto de aplicação será 7,5 ±0.3 milímetro, e então o shallbe do pino forçado de volta ao ponto de partida. Toda a ‘mola-para trás’ é ignorada.
O travelfrom o ponto de partida ao valor-limite (7,5 milímetros) e de volta ao ponto de partida é um ciclo (isto é um ciclo é dois movimentos separados).
A velocidade das deflexões será um máximo de 50 mm/s, sem atraso intencional entre movimentos consecutivos dentro de cada ciclo.
O intervalo entre ciclos sucessivos será um mínimo de 10 S.
O ciclo do durationof um será um máximo de 60 S.
Os pinos serão testados para 20 ciclos completos.
ConformsTo
3112:2011 +A2 de AS/NZS: figura 2012 de 2.13.7.2 da cláusula 2,8
Especificações
A. O ponto de aplicação da força será 14 ±0.5 milímetro da cara da tomada.
B. A distância moveu-se do ponto de aplicação será 7,5 ±0.3 milímetro
C. Dimensão: W*D*H=350mm *250mm* 140mm
D. Peso: Sobre 15KG
Informação pedindo
Instrumento do teste para o teste de dobra AS/NZS do pino 3112
