Verificador do soquete da tomada de BS1363 Figure17a para a elevação da temperatura

Instrumento do teste de BS1363 Figure17a para o teste da elevação da temperatura

Parâmetros:

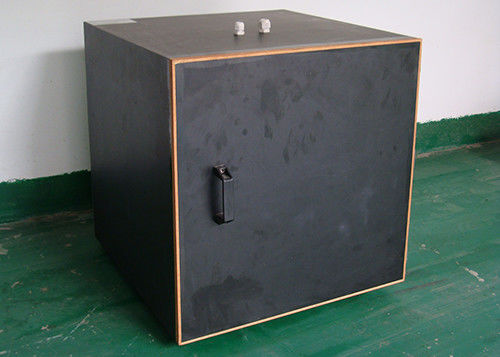

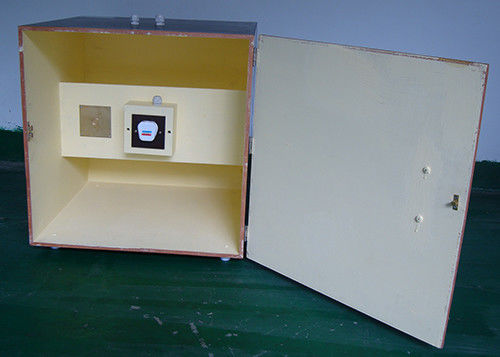

Armário de teste Meterial: madeira compensada nominal de 10mm.
Revestimento do armário de teste: Interno. Dois revestimentos da pintura matt. BS4800 cor no.08 C35.
Dimensões: Internal.500mmX500mmX500mm com uma tolerância de +-10mm para cada dimensão.
Um será removível fornecer o acesso.
Lugar: O afastamento mínimo das superfícies adjacentes, medidas horizontalmente 150mm por todos os lados, mediu vertially 300mm acima, 500mm abaixo.

Lista BS1363 de referências

Figure17a) - instrumento do teste para o teste da temperatura-elevação

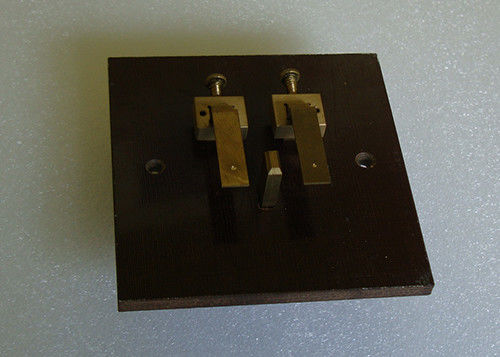

Figura 17b) - placa dianteira do manequim para o teste da temperatura-elevação
Figure 18 instrumentos para dobrar o teste
Figura 19 relação contínua para o teste em grampos do fusível
Figura 20--tambor de caída
Figure o teste de impacto de 21 pêndulos
Figure 23 instrumentos para o teste de pressão
Figure 24 instrumentos para o teste de pressão da bola
Figura 28 relação calibrada
Figura 29 gabarito da calibração para a relação calibrada
Figura 30 tomada do teste para a elevação da temperatura
Figure 32 instrumentos para testes nos pinos do adaptador

Figure 33 instrumentos para o teste da torsão nos pinos
Figura 34 tomada do teste
Figura 35 dispositivos simulados da tomada e do cabo
Figure 36 instrumentos para a calibração do momento de gerencio de
tomada simulada
Figura 37 instrumento de gerencio do momento
Figure 38 relações contínuas para o teste em grampos do fusível

Pino do teste Figure1
Figura 2a) - instrumento para o teste de força mecânico nas tampas resilientes
Figura 2b) - bloco da folhosa para a figura 2a)
Figura 3 disposição de contatos do soquete
Figure 4 dimensões e disposições dos pinos
Figure o calibre 5 para os pinos do adaptador
Figure 6 instrumentos para os parafusos de teste da fixação da tampa da tomada
Figura 7 placa de montagem
Figura 8 instrumento do teste da deflexão do pino da tomada para adaptadores resilientes
Figura 9 instrumento para o teste de abrasão nas luvas de isolamento dos pinos da tomada
Figure 10 instrumentos para o teste de pressão em altas temperaturas
Figura calibre de 11-GO para a soquete-tomada
Figura 12 calibre de teste do contato
Figure 13 instrumentos e circuito do teste para o uso com os calibres de teste do contato e do não-contato
Figura 14 calibre de teste do não-contato
Figura 16 calibres da tração da retirada para a eficácia do contato
