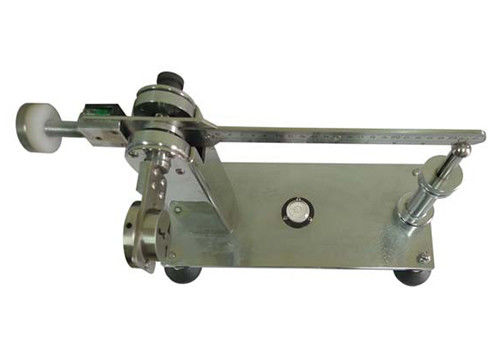

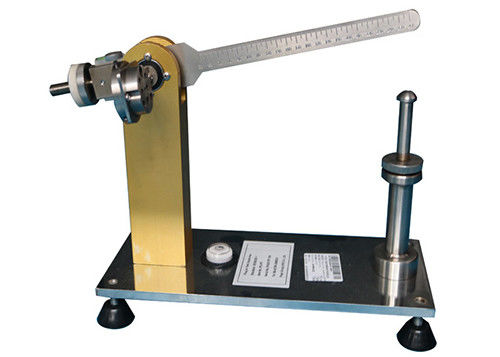

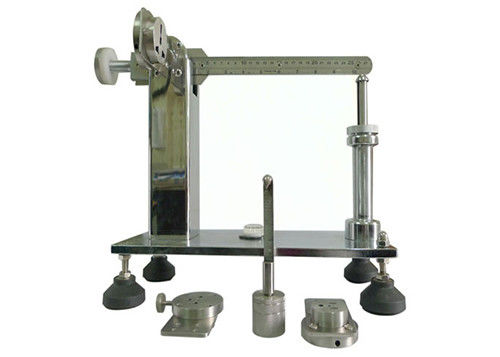

Instrumento do teste do equilíbrio do torque do verificador do soquete da tomada IEC60884

IEC60065 figuram 11 instrumentos do teste do equilíbrio do torque da tomada de soquete

Parâmetros técnicos:

Informações sobre o produto:

O verificador do torque da tomada conforma-se ao padrão IEC60065 da figura 11.

Usa-se verificando se o esforço mecânico que ocorre quando o equipamento de encaixe direto com a inserção do pino da tomada normalmente no soquete está na escala exigida.

Um dispositivo fornecido com os pinos pretendidos ser introduzido em soquete-tomadas fixas não imporá a tensão imprópria nestas soquete-tomadas.
O braço de equilíbrio dos pivôs do instrumento do teste sobre uma linha central horizontal através das linhas centrais dos tubos de contato da soquete-tomada em uma distância de 8 milímetros atrás da cara do acoplamento da soquete-tomada.
Com o dispositivo não no acoplamento, o braço de equilíbrio está no equilíbrio, a cara do acoplamento da soquete-tomada que está na posição vertical.
Depois que o dispositivo foi contratado, o torque a ser aplicado à soquete-tomada para manter sua cara do acoplamento no plano vertical está determinado pela posição de um peso sobre o braço de equilíbrio.

O torque não excederá 0,25 nanômetros.

Estrutura

1 – peso de equilíbrio

2 – bolha de medição

3 – bolha nivelada

4 – peso de medição

5 – parafuso regulamentar da altura

6 – haste do apoio

Etapas de teste

1. Põe o dispositivo sobre uma tabela nivelada, e ajuste o dispositivo a horizontal.
2. Pendure os 4 - o peso de medição no braço do equilíbrio, e ajusta os 5 – o parafuso regulamentar da altura, faça o braço do equilíbrio em horizontal. Quando braço em horizontal, bolha do equilíbrio de ar de 2 – posição nivelada da bolha no centro.

3. Remova os 4 - o peso de medição, ajusta o 1 – posição do peso de equilíbrio, mantenha o braço do equilíbrio na posição horizontal. E faça o braço do equilíbrio manter uma distância aproximadamente 1mm aos 6 - haste do apoio.

4. Instale a amostra do teste no dispositivo, aperte o parafuso. Agora o braço do equilíbrio acima.

5. Pendure os 4 - peso de medição no braço do equilíbrio. Ajuste a posição de 4 - o peso de medição, grava a posição onde fazer o nível do braço do equilíbrio, bolha de ar de 2 – posição de medição da bolha no centro, braço do equilíbrio mantêm a distância de 1mm a 6 - haste do apoio. Diga a posição encontrada em 10.3cm.

6. Medida do torque

   (1) o peso apropriado é pendurado na escala mais baixa.

   (2) movimento o peso lentamente até que o braço do equilíbrio estiver em um estado horizontal.

7. Torque da amostra aplicada ao soquete: Peso do valor de escala X

   Por exemplo: Torque: 0.12mX2.5N=0.3Nm

8.
