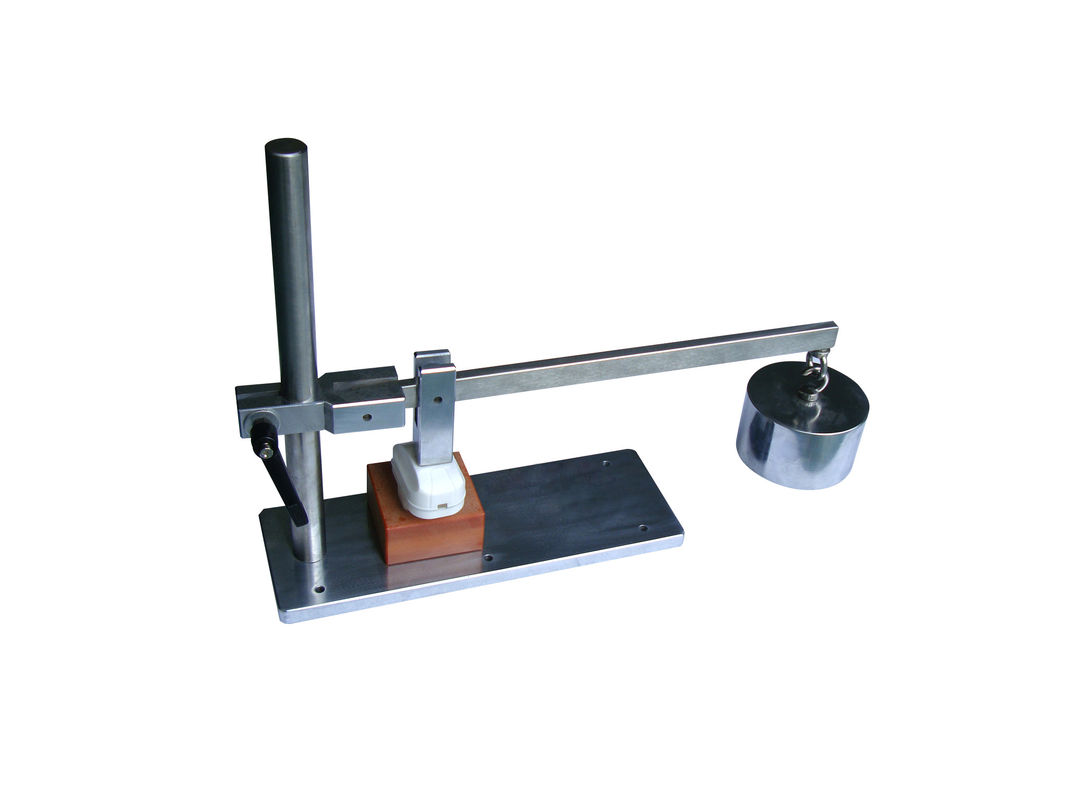

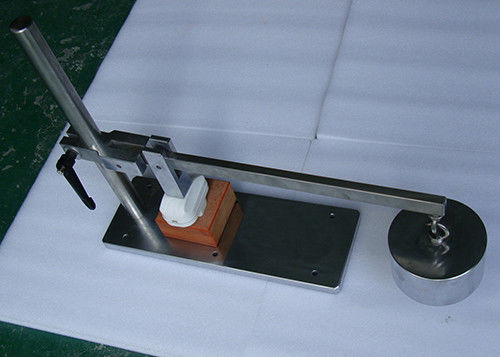

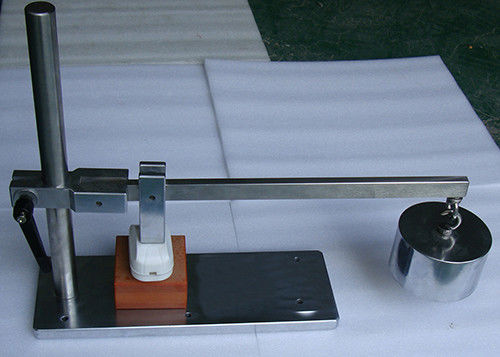

Instrumento mecânico do teste de força das tampas resilientes

Instrumento para o teste de força mecânico nas tampas resilientes Fig2 BS1363

Parâmetros técnicos:

Introdução de produto:

O dispositivo conforma-se ao BS1363-1: cláusula 2018 9, figura 2.

As superfícies externos acessíveis resilientes das soquete-tomadas assim estarão projetadas e construídas que quando montado e prendido tão no uso normal, não há nenhum risco que, em consequência da pressão imprópria, as peças vivas poderiam penetrar as superfícies externos acessíveis ou para se tornar disposto assim a respeito de reduza a dispersão e os afastamentos abaixo daqueles dados na cláusula 8.

O projeto do instrumento será tal que uma força constante de 230-240N pode ser aplicada 2 aqueles lugares onde a possibilidade de uma falha existe, a força que está sendo aplicada através de um bloco da pressão de teste do metal.

Cada amostra será sujeitada à força em cada lugar escolhido por sua vez. Durante cada aplicação da força, uma tensão do teste de 2 000 V ±60 V que 50 hertz da forma de onda substancialmente sinusoidaa são aplicados para 60-65s entre todas as peças vivas ligou-se junto e o bloco da pressão de teste do metal.

Durante o teste nenhuma flashover ou divisão ocorrerão. Verificador do soquete da tomada

Após o teste que não será possível tocar em partes vivas com teste 11 do 61032:1998 do EN das BS aplicou-se com uma força de 28-30N.

Para mais detalhes, refira por favor o padrão relevante.

Acessibilidade 9 das peças vivas

9,1 as peças vivas das tomadas não serão acessíveis quando as tomadas são prendidas tão no uso normal e em completo

acoplamento em uma soquete-tomada correspondente.

9.1.1 a conformidade será verificada pela aplicação da ponta de prova 12 do teste do 61032:1998 do EN das BS aplicou-se com a

força de N com as tomadas rewirable cabidas com um cabo flexível de 2 núcleos como dado na tabela 24 do 6500:2000 das BS

e tomadas non-rewirable como fornecidas.

9,2 as tomadas serão projetadas e construídas para proteger o usuário contra o contato acidental com vivo

partes durante a inserção ou a retirada das tomadas.

9.2.1 a conformidade será provada satisfazendo as exigências dimensionais e calibrando deste

Parte de BS 1363.

9,3 as tampas resilientes das tomadas assim serão projetadas e construídas que quando montadas e prendidas como dentro

o uso normal, lá não é nenhum risco que, em consequência da pressão imprópria, as peças vivas poderiam penetrar a tampa ou

torne-se disposto assim a respeito de reduzem distâncias e afastamentos de dispersão abaixo daqueles dados na cláusula 8.

9.3.1 a conformidade será verificada pelo seguinte teste (um exemplo de um instrumento apropriado é mostrado

na figura 2).

O projeto do instrumento será tal que uma força constante de 240 N pode ser aplicada 2 aqueles lugares

onde a possibilidade de uma falha existe, a força que está sendo aplicada através de um bloco da pressão de teste do metal tão

mostrado em figura 2.

Cada amostra será sujeitada à força em cada lugar escolhido por sua vez. Durante cada aplicação da força,

uma tensão do teste do ± 60 V de 2 000 V 50 hertz da forma de onda substancialmente sinusoidaa é aplicada para s entre tudo

as peças vivas ligaram-se junto e o bloco enterrado da pressão de teste.

Durante o teste nenhuma flashover ou divisão ocorrerão.

Após o teste que não será possível tocar em partes vivas com teste 11 do 61032:1998 do EN das BS aplicou-se com a

força do N.

9,4 onde uma tomada é fornecida cabida com um cabo flexível, a extremidade livre de tal conjunto será

encapsulado no material de isolamento.

NOTE isto não se aplica aos conjuntos fornecidos aos fabricantes de equipamento para a incorporação em seu equipamento.

9.4.1 a conformidade será verificada pela inspeção.
