| Padrão de referência: | Figura 11 do IEC 60884 | Teste a velocidade: | (10±2) r/min |
|---|---|---|---|
| estações de funcionamento: | 2 estações de funcionamento | Teste a altura: | 260, 280, 300, 320mm (ajustáveis) |
| Raio de gerencio: | 35mm | Peso de gerencio: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Puxando o peso: | 30N, 40N, 50N, 60N cada um para 2 partes | Cobrindo o diâmetro de furo: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, cada um para 2 partes |
| Realçar: | Instrumento do teste IEC60884,instrumento do teste 40N,apertar 60N parafusa a máquina elástica |
||

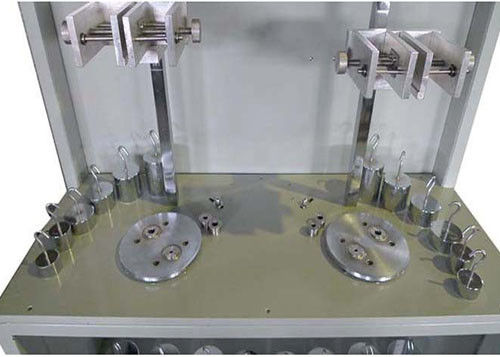

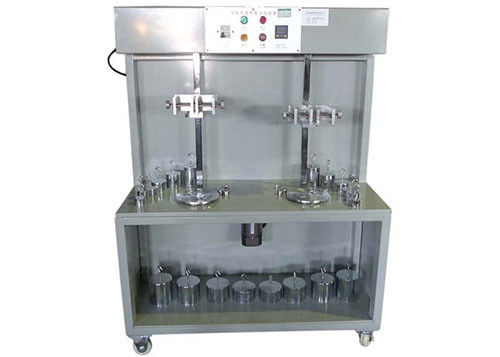

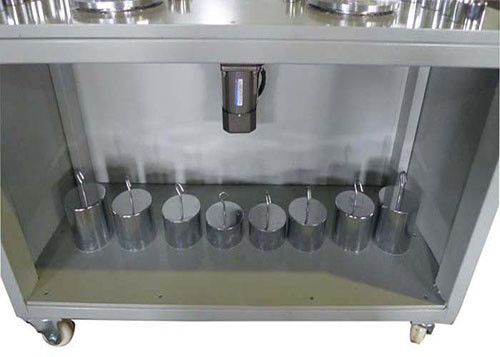

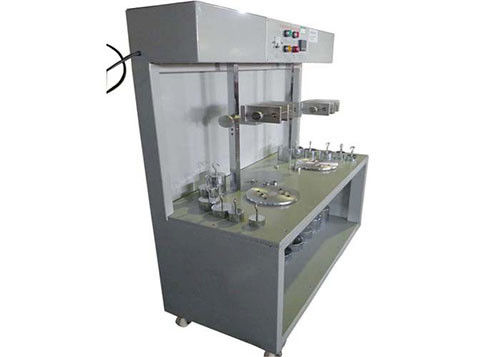

Instrumento do teste de IEC60884 Fig11 para verificar dano aos condutores
Detalhes do produto:
Esta máquina de teste é chamada igualmente o instrumento do teste para verificar o grau de dano de fio que confirma a muitos padrões tais como IEC60884-1 figura 11 da cláusula 12.3.10, IEC60669 e assim por diante. Esta conformidade é usada julgando se o projeto e a estrutura do terminal de parafuso do aperto são correspondentes com a exigência não de sobre-dano ao fio. Além disso, igualmente usa-se para verificar se o terminal de parafuso do aperto possa carregar o esforço durante o processo de uso normal. Os tempos de teste podem ser pré-ajustados antes do teste, e a conformidade para automaticamente com o alarme quando os tempos de teste são alcançados.
Parâmetros técnicos:
| Artigo | Parâmetros |
| Fonte de alimentação | AC220V, 50Hz |
| Velocidade do teste | (10±2) r/min |
| Escala do temporizador | 0-99 horas 59 minutos |
| Estações de funcionamento | 2 estações de funcionamento |
| Altura do teste | 260, 280, 300, 320mm (ajustáveis) |
| Raio de gerencio | 35mm |
| Peso de gerencio |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, cada um para 2 partes |
| Puxando o peso | 30N, 40N, 50N, 60N cada um para 2 partes |
| Cobrindo o diâmetro de furo |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, cada um para 2 partes. |
| Dimensões | 1110mmX405mmX1320mm. |
| Exigências ambientais | 0 ~ 40℃, humidade relativa ≤80%. |
Valores para dobrar sob o teste de carga mecânica para os condutores de cobre
| Área de seção transversal nominal do condutor (² do milímetro) | Diâmetro de cobrir o furo (milímetros) | Altura (milímetros) | Massa para o condutor (quilogramas) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
| 25,0 | 13,0 | 300 | 4,5 |
| 35 | 14,5 | 320 | 6,8 |
|
|||
Manutenção e precauções:
1. A bucha e o peso devem ser mantidos limpo e seco no tempo detrabalho caso necessário, pintado com óleo e selo.
2. As peças de carregamento devem ser lubrificadas periodicamente, e a unidade inteira deve ser mantida limpa.
3. Atenção do pagamento à segurança ao levar os pesos pesados.
