Equipamento de testes do cabo IEC60540

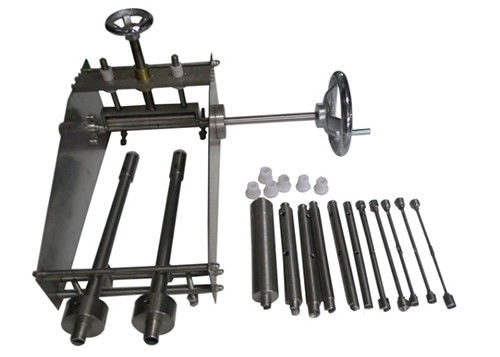

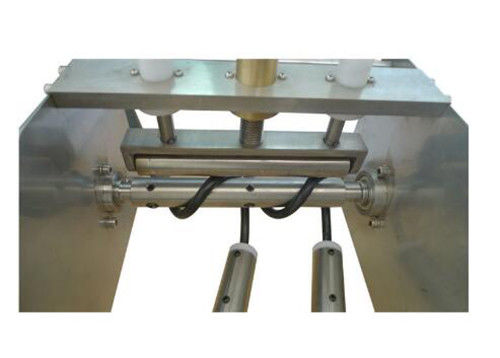

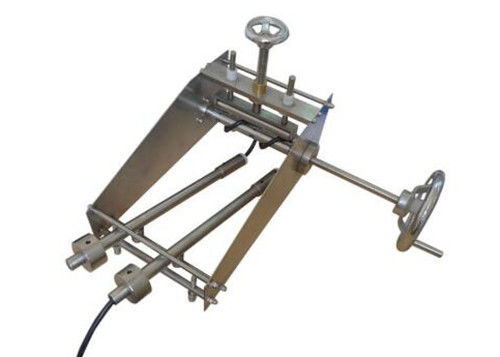

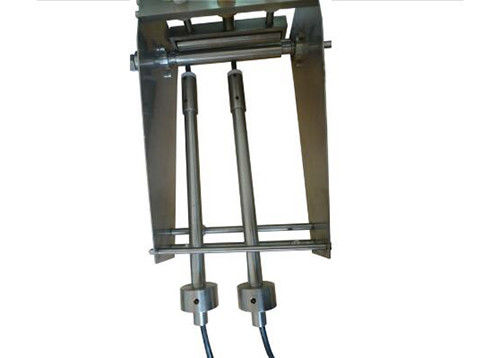

Dispositivo frio do teste de dobra IEC60811 para o equipamento de teste do cabo de isolamento

O instrumento do teste de dobra confirma a:

IEC60540

Padrão IEC60811

Informações sobre o produto:

A máquina fria do teste de dobra é usada para o teste frio da curvatura do núcleo circular do fio da isolação cujo o diâmetro é pequeno e

o núcleo setor-dado forma do fio da isolação que não pode ser usado para o peso.

O instrumento será realizado em um refrigerador antes e durante o teste.
O diâmetro do mandrel realizar-se-á entre 4 e 5 vezes o diâmetro da parte de teste (veja abaixo).
O mandrel será girado uniformemente a uma taxa de uma revolução em aproximadamente 5 s e o número de voltas será como especificado na seguinte tabela.

Parâmetros técnicos:

1. Diâmetro das amostras: 2.5~12.5㎜

2. Diâmetro da tubulação: 3,4,5,6,7,8,9,10,12,14,16 (milímetro)

3. Diâmetro da barra de teste: 9,6, 12,5, 16,20,25,31.5, 40,50 (milímetro)

Condição de teste:

O diâmetro do mandrel realizar-se-á entre 4 e 5 vezes o diâmetro da parte de teste.

O padrão equipe-se com o mandrel: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Velocidade de rotação: 5S/volta, controle manual

Diâmetro da tubulação: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, cada um de duas partes

Amostra do teste: Cabos com um diâmetro total até e incluindo 12,5 milímetros, ou para cabos lisos,

uma dimensão da linha central principal até e incluindo 20 milímetros.
