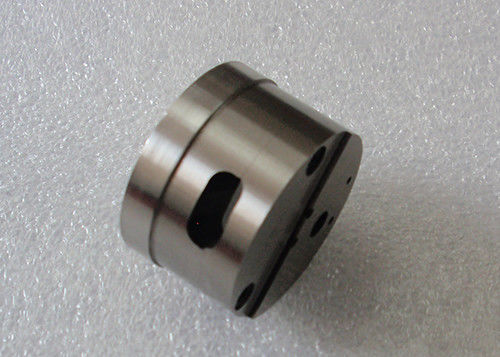

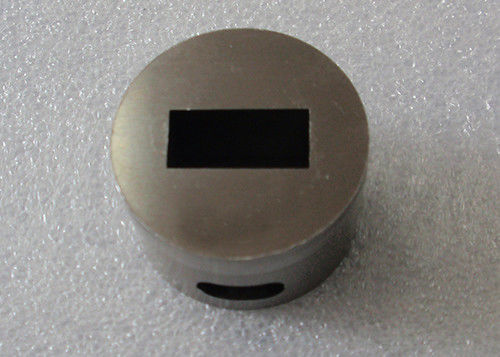

Calibre terminado do tampão da lâmpada de Pin Cap IEC60061-3 do Bi das lâmpadas

Calibre para o tampão G5.3 do bi-pino em lâmpadas terminadas 7006-73-1

7006-73-1

Calibre para o tampão G5.3 do bi-pino em lâmpadas terminadas 7006-73-1

Finalidade:

Para verificar o tampão G5.3 mostrado na folha 7004-73 nos seguintes respeitos:
- o deslocamento e o diâmetro combinados dos pinos (dimensões D e E) no que diz respeito ao
seção horizontal máxima (dimensões um máximo e máximo de B) do tampão;
- a altura mínima do escudo (dimensão C mínima);
- o diâmetro dos pinos individuais (dimensão E);
- o comprimento dos pinos (dimensão F).

Testes:

- Será possível introduzir o tampão no calibre com os pinos que entram em Z de superfície até
os pés de apoio do escudo são em contato com a superfície Z.
Nesta posição, as extremidades dos pinos serão co-planares com ou projeto além de X de superfície mas vão faz4e-lo
não projeto além do W. de superfície.
No additon, a borda superior do escudo será co-planar com ou projeto além do Y. de superfície.
- Em realizar esta verificação a força usada não excederá 5N.
- Será possível introduzir os pinos individuais do tampão no furo e2 até o nível de
os pés de apoio são coincidentes com W. de superfície.
- Não será possível introduzir os pinos individuais no furo e1.

Conforma-se a:

IEC60061-3 G5.3 7006-73-1

Aplicação:

O equipamento de Guangzhou Shice oferece uma vasta gama de calibre encontrar os padrões os mais comuns

incluindo aqueles do IEC, do EN, do UL, do GB, do RUÍDO, do VDE e de outro. Tais padrões exigem

a verificação do tamanho & a definição etc. estes calibres são construídas de aço inoxidável superior

e aço apropriado com uma dureza pelo menos de 60 HRC e uma aspereza de acordo com

o padrão exige. Cada calibre é fornecido com um certificado da calibração.
