Calibre do tampão da lâmpada IEC60061-3

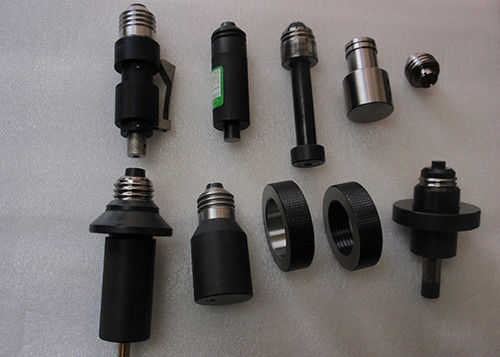

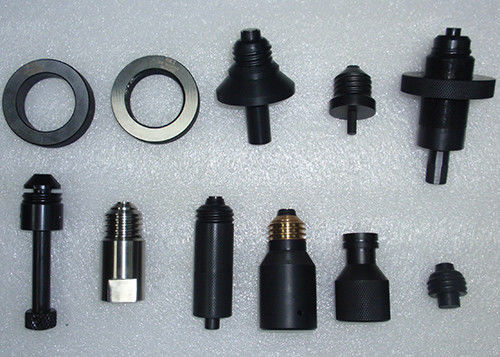

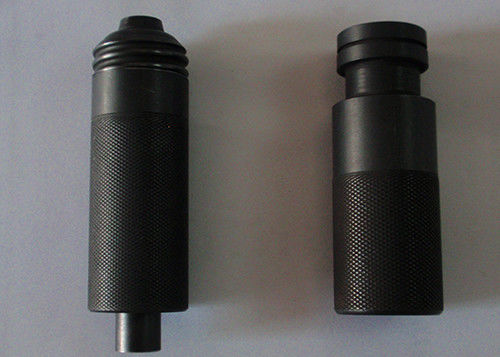

IEC60061 - o calibre 3 para os suportes da lâmpada E27 parafusa calibres do suporte da lâmpada

Calibre para a lista dos suportes da lâmpada E27:

Confirma:

IEC60061-3

Finalidade e teste:

(1) 7006-25A-2 “VAI” calibre para suportes da lâmpada

FINALIDADE: Para verificar:

a) As dimensões do miniumum da linha de parafuso do suporte da lâmpada de acordo com folhas 7004-21 e 7004-27.

b) Dimensão X de acordo com a folha 7005-20

c) A compatibilidade mecânica do suporte da lâmpada no que diz respeito aos lamos que têm dimensões adversas.

TESTES: a) será possível parafusar a peça rosqueada do calibre no suporte da lâmpada sem usar a força imprópria.

b) Quando o calibre foi parafusado dentro tanto quanto irá, a marca Y no atuador será co-planar com marca A no eixo.

c) A luva é colocada então sobre o eixo do calibre com sua extremidade aberta que descansa na borda superior do escudo do parafuso do suporte. Com a luva nesta posição, o atuador é abaixado tanto quanto irá.

d) B de superfície do calibre então encontrar-se-á entre as marcas X1 e X2 no atuador ou ser-se-á co-planar com a qualquer uma delas; não se encontrará além deles.

(2) 7006-26-4 “PARA NÃO IR” calibre

FINALIDADE: Para verificar o diâmetro menor máximo da linha de parafuso, dimensão D1, dos suportes da lâmpada

TESTES: A linha de parafuso do suporte da lâmpada estará suposta para estar correta se o calibre não entra por seu próprio peso até agora que a linha se projeta além do T. de superfície.

(3) 7006-21-5

Calibre para a proteção de teste contra dano do bulbo-pescoço e para a contato-fatura de teste

FINALIDADE: Para verificar:

a) Proteção contra dano do bulbo-pescoço pela borda do suporte da lâmpada E27.

b) Contato-marcação nos suportes da lâmpada E27 no que diz respeito às lâmpadas que têm as dimensões adversas à contato-fatura.

TESTES: a) quando o calibre for parafusado inteiramente em casa com um torque de:

----- 1,0 N.m para suportes cerâmicos.

----- 0,4 N.m para todos suportes restantes.

Haverá um afastamento entre o calibre e a borda da borda do suporte da lâmpada.

b) Nesta posição, e com o suporte da lâmpada conectado no circuito do teste como mostrado, a lâmpada indicadora iluminar-se-á.

* um calibre de lâminas com uma espessura aproximada de 0,08 milímetros e de uma largura de 5 milímetros será usado para certificar-se de este afastamento exista sobre a circunferência completa.

(calibre 4) 7006-22A-5 para a contato-marcação e a proteção de teste contra o contato acidental durante a inserção da lâmpada

FINALIDADE: Para verificar os suportes da lâmpada E27 respectivamente a:

a) Contato-fatura com as lâmpadas que têm dimensões adversas.

b) Proteção contra o contato acidental com peças vivas, escudo do tampão de viz.the, durante a inserção de uma lâmpada.

TESTES: O suporte é conectado no circuito do teste como mostrado.

a) Com swith A em posição 2 e swith B aberto, o calibre é parafusado inteiramente em casa. Nesta posição, ambas as lâmpadas iluminar-se-ão.

b) Depois que o teste da) acima, o calibre é retirado até que as lâmpadas estiverem extinguidas. O interruptor A é movido para posicionar 1 e o interruptor B é fechado. O calibre é parafusado então dentro lentamente até qualquer uma das luzes das lâmpadas. Com o calibre realizado nesta posição, o interruptor B é aberto e a ponta de prova do teste no lado do calibre é deslizada para baixo tanto quanto entrará no espaço entre o calibre e o suporte. Na posição do thisn as lâmpadas não se iluminarão.

(5) 7006-22B-1

Calibre detectando lado-contatos com de ponta

FINALIDADE: Para detectar a existência dos de ponta em lado-contatos nos suportes da lâmpada E27.

TESTES: a) o calibre é parafusado em casa no suporte da lâmpada tanto quanto irá, a combinação é colocado então com o atuador do calibre em uma posição horizontal e a atuador-cara é mantida contra os contatos do suporte.

b) Nesta posição será possível girar no mínimo o atuador em um sentido sentido horário e anti-horário um ângulo de 60° em ambos os sentidos.

c) Após este teste a combinação é colocada com o atuador em uma posição vertical e a atuador-cara é pressionada contra os contatos do suporte com uma força total de 10N.

d) Nesta posição será possível girar no mínimo o atuador em um sentido sentido horário e anti-horário um ângulo de 60°in ambos os sentidos.

e) O suporte da lâmpada cumpre se o torque se aplicou para ambos os testes não excede 0,4 nanômetros.

(6) 7006-22C-1

Calibre I para a elasticidade de contato lateral da verificação

FINALIDADE: Para verificar a elasticidade de contato lateral mínima dos suportes da lâmpada E27.

TESTES: a) os contatos laterais do lmapholder serão conectados eletricamente com o calibre segundo as indicações do teste-circuito.

b) Com a haste central na posição superior, o calibre é parafusado no lamphloder sem usar a força imprópria.

c) O calibre é fixado parafusando abaixo da porca até o suporte betweent do jogo e o calibre foi removido.

d) A haste central é parafusada então para baixo com um torque de 0,4 nanômetros.

e) Sob estas condições a lâmpada indicadora iluminar-se-á.

f) A haste central estará parafusada então para trás até que sua marca passe 10 peças da escala (=0.2mm). Nesta posição a lâmpada indicadora ainda iluminar-se-á.

(7) 7006-22D-1

Calibre II para a elasticidade de contato lateral da verificação

FINALIDADE: Para verificar a elasticidade de contato lateral mínima dos suportes da lâmpada E27.

TESTES: a) os contatos laterais do lmapholder serão conectados eletricamente com o calibre segundo as indicações do teste-circuito.

b) O calibre é parafusado no suporte da lâmpada com um torque de 1Nm…

c) Nesta posição a lâmpada indicadora iluminar-se-á.

O teste será realizado após o teste com o calibre para a contato-fatura de teste.
