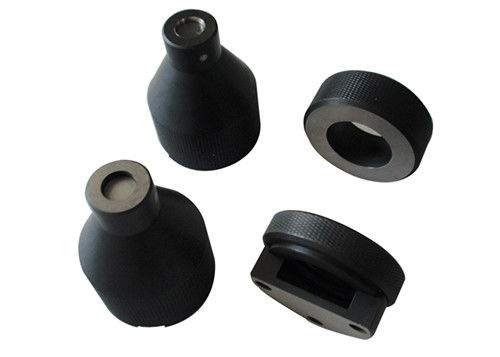

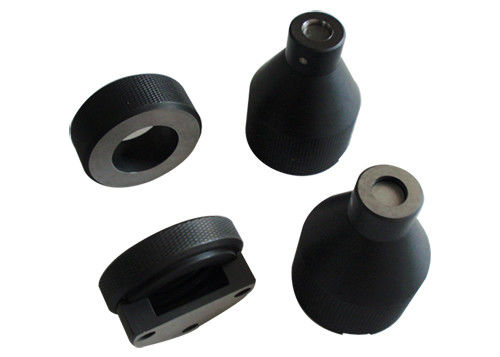

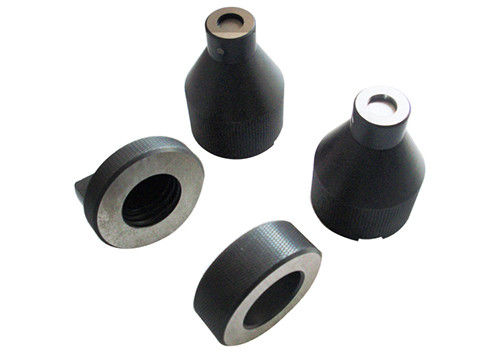

E26 vão e para não ir calibres, molde o calibre de aço da linha de parafuso

O calibre do tampão da lâmpada de IEC60061-3 E26, vai calibre não para ir calibre, calibre da linha de parafuso

Lista do calibre de E26 e de E26d:

Confirma:
IEC60061-3

Finalidade e teste:
1. 7006-27D-3

“VAI” o CALIBRE PARA CAPS E26, E26/50x39, E26/51x39 & E26d
FINALIDADE:

Para verificar as dimensões máximas da linha de parafuso e da dimensão T1min de tampões de E26, de E26/50x39, de E26/51x39 ou de E26d em lâmpadas terminadas.
 TESTES:

Quando o tampão em uma lâmpada terminada foi parafusado no calibre tanto quanto irá, o contato central tocará na superfície X. Quando a lâmpada é removida do calibre, duas voltas completas estarão exigidas pelo menos para desacoplar as linhas.

2. 7006-29L-4

“PARA NÃO IR” CALIBRE PARA CAPS
E26, E26/50x39, E26/51x39 & E26d
FINALIDADE:

Para verificar o mínimo fora do diâmetro (principal) da linha de parafuso, dimensão d, de E26, E26/50x39, tampões de E26/51x39 orE26d em lâmpadas terminadas.
TESTES:

Quando o calibre é colocado sobre a linha do tampão em uma lâmpada terminada, guardou o tampão no ponto mais alto, o contato central não se projetará além do X. de superfície. Somente o peso do calibre próprio será usado no teste.

3. 7006-29-3

CALIBRE TESTANDO CONTACT-MAKING DAS LÂMPADAS FIT COM CAPS
FINALIDADE:

Para verificar dimensões da lâmpada para ver se há contato-fazer em suportes da lâmpada de E26, de E26/50x39, de E26/51x39 ou de E26d.
TESTES:

A forma da lâmpada no que diz respeito ao ajuste no suporte da lâmpada está suposta para estar correta, se a lâmpada pode ser introduzida no calibre até o plano plano V dos alcances de W ou os projetos além dela. Para E26/24 tampou lâmpadas, quando as superfícies V e W são coincidentes, a parte superior do tampão que inclui toda a solda ou o material condutor, não estenderá acima do X. de superfície.

4. 7006-29A-2

CALIBRE PARA CAPS em LÂMPADAS TERMINADAS PARA a PROTEÇÃO de TESTE CONTRA o CONTATO ACIDENTAL E26d
FINALIDADE:

À proteção de verificação contra o contato acidental dos tampões E26d em lâmpadas terminadas.
TESTES:

Quando a lâmpada foi introduzida no calibre tanto quanto irá com a solda lateral do tampão situado no rebaixo forneceu, W de superfície do atuador não se projetará além do V. de superfície.

5. 7006-29B-2

CALIBRE COM DIÂMETRO de REFERÊNCIA de 23 milímetros PARA CAPS E26d
FINALIDADE:

Para verificar as dimensões S mínimas, máximo de S, S1min. e S1max. dos tampões E26d.
TESTES:

Quando o tampão (ou a lâmpada) foram introduzidos no calibre tanto quanto irá, W de superfície do atuador projetar-se-á além de Y de superfície, mas para tampões desmontados, não se projetará além do X. de superfície.
Para tampões em lâmpadas terminadas, W de superfície não se projetará além do V. de superfície.

6. 7006-29C-2

CALIBRE COM DIÂMETRO de REFERÊNCIA de 13,2 milímetros PARA CAPS E26d
FINALIDADE:

Para verificar o máximo das dimensões C e o máximo C1 dos tampões E26d.
TESTES:

Quando o tampão desmontado foi introduzido no calibre tanto quanto irá, W de superfície do atuador não se projetará além do X. de superfície. Para tampões em lâmpadas terminadas, W de superfície não se projetará além do V. de superfície. Neste caso, o tampão será posicionou assim que a solda no contato intermediário está ficada situada no rebaixo fornecido no calibre.

7. 7006-29D-1
CALIBRE COM DIÂMETRO de REFERÊNCIA de 10,4 milímetros PARA E26d CAPS EM LÂMPADAS FINISHED
FINALIDADE:

Para verificar o minuto das dimensões C1, o minuto andT1, a mostra na folha 7004-29 e as dimensões máximas da linha do tampão.
 TESTES:

Quando a lâmpada foi parafusada no calibre tanto quanto irá, a superfície “W” será co-planar com ou projeto além da superfície “V”. Após este teste, duas voltas completas da lâmpada serão exigidas pelo menos para desacoplá-la do calibre.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 “VÃO” CALIBRE PARA CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29L-4 “PARA NÃO IR” CALIBRE PARA CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29-3 CALIBRE PARA TESTAR CONTACT-MAKING DAS LÂMPADAS FIT COM CAPS
CALIBRE 7006-29A-2 PARA CAPS EM LÂMPADAS TERMINADAS PARA A PROTEÇÃO de TESTE CONTRA O CONTATO ACIDENTAL E26d
CALIBRE 7006-29B-2 COM DIÂMETRO de REFERÊNCIA de 23 milímetros PARA CAPS E26d
CALIBRE 7006-29C-2 COM DIÂMETRO de REFERÊNCIA de 13,2 milímetros PARA CAPS E26d
CALIBRE 7006-29D-1 COM DIÂMETRO de REFERÊNCIA de 10,4 milímetros PARA E26d CAPS EM LÂMPADAS FINISHED
