instrumento dos testes de impacto 2J, equipamento de testes da calibração do martelo da mola

Máquina de testes do impacto do dispositivo da calibração para o martelo da mola

Parâmetros técnicos:

Confirma:

IEC60068-2-75

Detalhes do produto:
Como as exigências mostradas no IEC60068-2-75, este dispositivo da calibração é usado para testar a energia do impacto do martelo da mola.

É o equipamento especial para o laboratório.

Porque é difícil medir diretamente para a energia oferecida do martelo calibrado da mola, o princípio da calibração deste dispositivo é comparando a energia que é calculada pela massa da altura do pêndulo e da gota.

A capacidade a mais de alta resolução deste dispositivo é 0.01J. O mecanismo de liberação é melhorado no projeto, pode máximo reduzir a influência da vibração no teste quando o o aluguer do martelo da mola, a haste do pêndulo e o rolamento aeroespacial são feitos do aço importado da boa qualidade, de modo que para melhorar a precisão e a estabilidade do dispositivo.

A capacidade a mais de alta resolução deste dispositivo é 0.01J. O mecanismo de liberação é melhorado no projeto, pode máximo reduzir a influência da vibração no teste quando o o aluguer do martelo da mola, a haste do pêndulo e o rolamento aeroespacial são feitos do aço importado da boa qualidade, de modo que para melhorar a precisão e a estabilidade do dispositivo.

Procedimento para a calibração de martelos da mola:

Princípio B.1 de calibração

O princípio deste procedimento da calibração é comparar a energia fornecida por um martelo da mola, que seja difícil de medir diretamente, à energia de um pêndulo, calculada de suas massa e altura da queda.

Construção B.2 do dispositivo da calibração

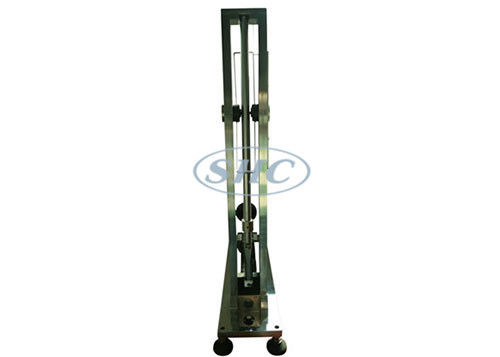

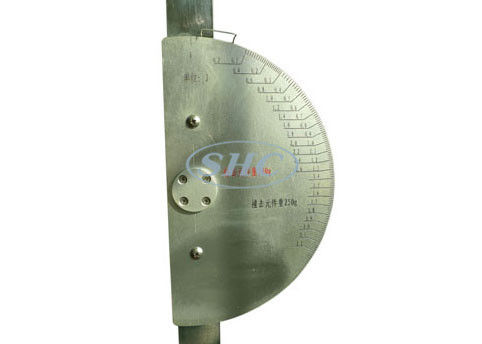

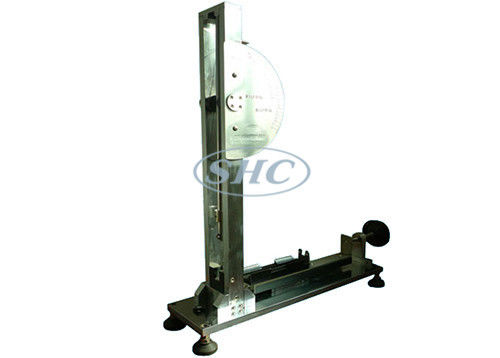

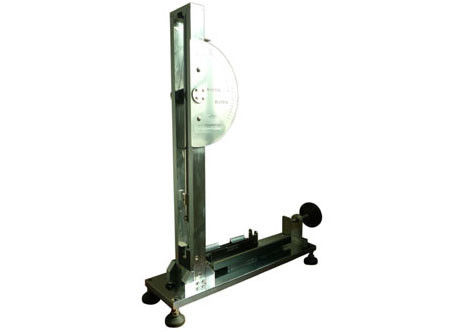

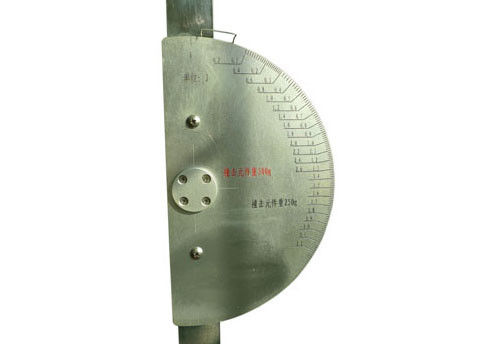

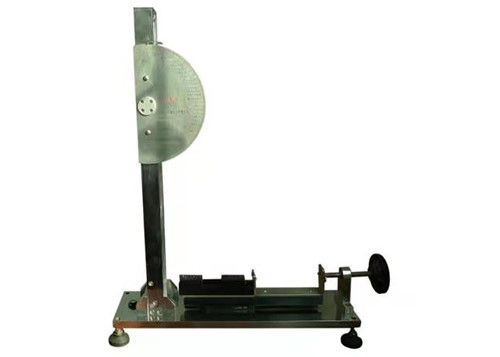

O dispositivo montado da calibração é mostrado na figura B.1. Independentemente do quadro, as peças principais são um rolamento “a”, um ponteiro “b” do arrasto, um pêndulo “c”, uma base “d” da liberação e um dispositivo “e” da liberação.

A peça principal do dispositivo da calibração é o pêndulo “c” mostrado na figura B.2. À gama mais baixa deste pêndulo é fixado uma mola de aço com os detalhes mostrados na figura B.3. A mola é do aço da mola, não exigindo nenhum tratamento especial, e é fixada rigidamente ao pêndulo “c”.

A figura B.4 mostra algumas peças em grande escala

Deve-se notar que a esta primavera está projetada para os martelos de calibragem da mola que têm características como definido na tabela 1 para os valores da energia iguais a ou o menos de 1 J. Para os martelos de calibragem da mola que têm as características definidas tão para 2 J, a mola do pêndulo do dispositivo de calibragem precisaria de ser de um projeto diferente.

A fim obter características apropriadas da fricção do ponteiro, uma parte de pano tecido grosso é colocada entre as superfícies de metal do rolamento, os fios de piano que estão sendo dobrados de tal maneira que uma força pequena é exercida contra o pano.

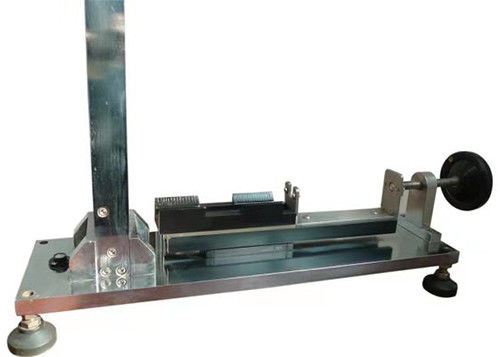

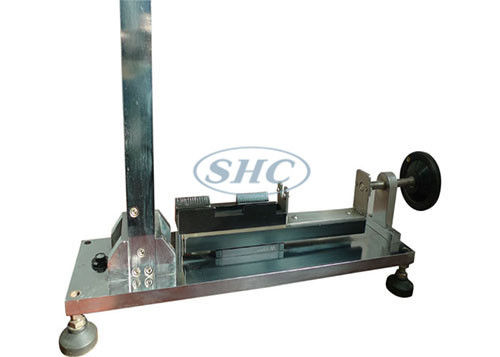

Porque o dispositivo da liberação é removido durante a calibração do dispositivo da calibração, o dispositivo da liberação é fixado à base da liberação por meio dos parafusos.

Método B.3 da calibração do dispositivo da calibração

A calibração do dispositivo da calibração é efetuada usando um elemento relevante “g” da calibração tomado de um mola-martelo, segundo as indicações da figura B.5. Antes da calibração, o dispositivo da liberação é removido do dispositivo da calibração.

O elemento relevante da calibração está suspendido por quatro linhas de linho “h” dos pontos de suspensão situados em um plano horizontal, 2000 milímetros acima do ponto do contato entre o pêndulo e o elemento relevante da calibração quando o último está em sua posição de resto. O elemento relevante da calibração é permitido balançar contra o pêndulo e o ponto do contato sob circunstâncias dinâmicas, ponto “k”, será não mais de 1 milímetro abaixo do ponto do contato na posição de resto. Os pontos de suspensão são levantados então sobre um igual da distância à diferença entre ambos os pontos de contato.
