Elemento relevante do instrumento dos testes de impacto

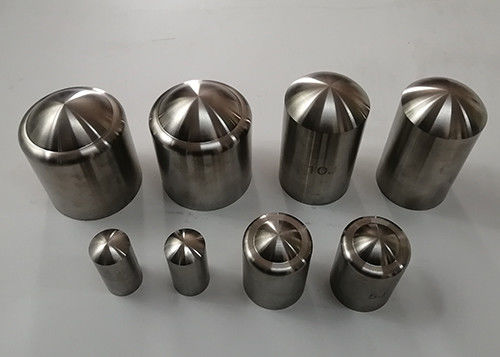

Elemento relevante 2J 5J 10J 20J IEC60068-2-75 do dispositivo dos testes de impacto

Parâmetros:

Padrão: Anexo A IEC60068-2-75

Aplicação: Este dispositivo é apropriado para o teste mecânico da resistência ao impacto aos armários elétricos e à outra chapa metálica, o escudo não do armário de medida da energia elétrica do metal, o painel de comando do cabo da subestação e a caixa de junção do cabo com o verificador do impacto ou dispositivo vertical do impacto do pêndulo.

Amostra do teste: Dispositivo elétrico para o agregado familiar e a finalidade similar, luminares

Característica: Na concessão com a exigência padrão

Descrição padrão (IEC60068-2-75):

A figura A.1 mostra o elemento impressionante aplicável aos valores da energia de igual ou menos do que 1J. Neste caso, a cara do impacto deve ser feita da poliamida com uma dureza como especificado na tabela 1.

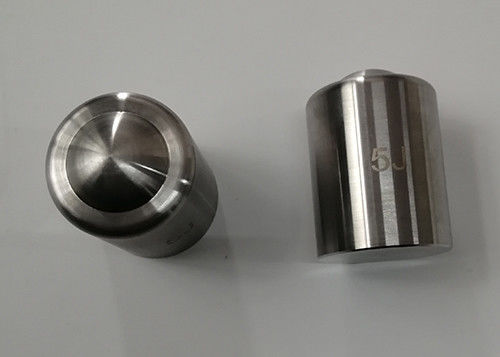

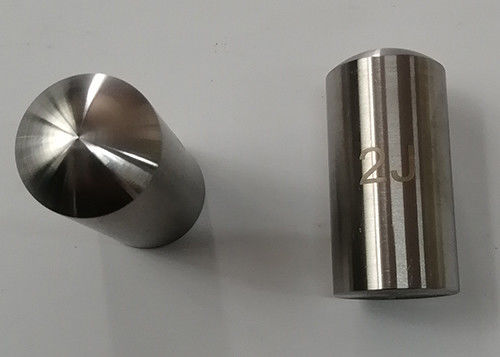

As figuras A.2, A.3 e A.4 mostram os elementos impressionantes aplicáveis aos valores da energia de 2J, 5J e 10J, respectivamente. Nesses casos a cara do impacto deve ser feita do aço com propriedades, incluindo a dureza, como especificado na tabela 1.

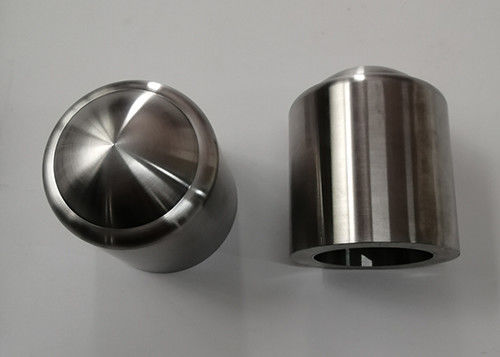

As figuras A.5 e A.6 mostram os elementos impressionantes aplicáveis aos valores da energia de 20 J e 50J, respectivamente. Nesses casos, a cara do impacto deve ser feita do aço com propriedades, incluindo a dureza, como especificado na tabela 1. Nesses casos, para cumprir com os outros parâmetros da tabela 1, é necessário tornar ôco para fora o oposto do fim à cara impressionante.
Cada borda será alisada.
As tolerâncias são conforme a classe m de ISO 2768-1, salvo indicação em contrário.
