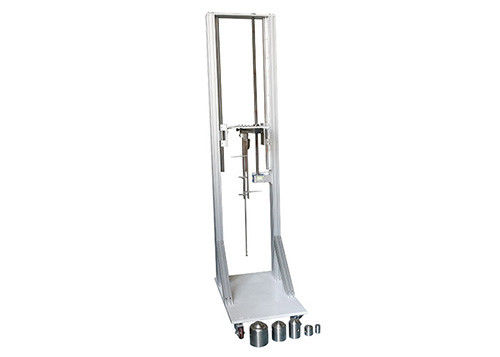

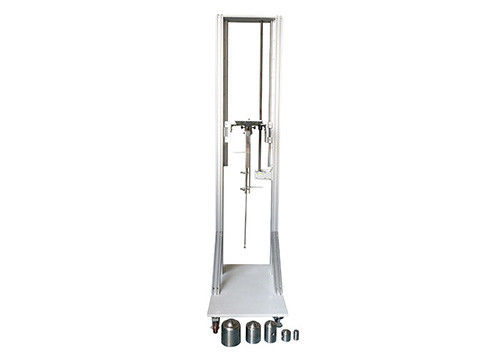

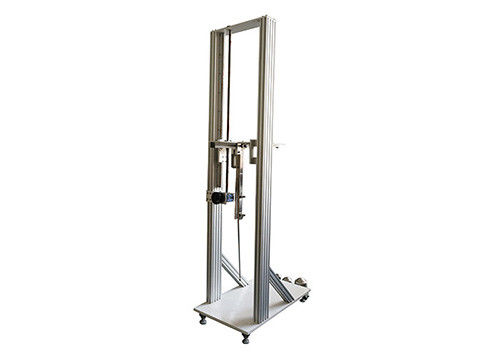

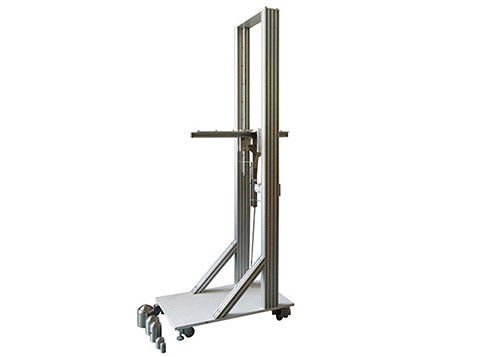

Instrumento dos testes de impacto IEC62262, teste de impacto do martelo do pêndulo 20J

Teste Ehc do instrumento IEC62262 IEC60068 do teste do martelo do pêndulo do de alta energia

Parâmetros:

Aplicação:

Aplica-se para testar o grau mecânico da força da colisão quando os escudos do equipamento elétrico colidem objetos externos.

Este instrumento é projetado e fabricado de acordo com IEC 60068-2-75, a parte frontal da haste do pêndulo é conectada aos elementos relevantes, ajusta a haste do pêndulo a alguma altura e para liberar livremente a, a seguir o balanço da haste do pêndulo para impactar a superfície da amostra do teste dentro do para definir a área. Os elementos impressionantes maciços equivalentes diferentes estão correspondendo às energias diferentes do impacto, e aplicam-se ao teste de força diferente do cerco do equipamento elétrico.

Amostra do teste:

O escudo do armário de medida da energia elétrica, a caixa de junção do painel de comando do cabo da subestação e do cabo e equipamento similar.

Característica:

O quadro deste dispositivo é soldado por de aço inoxidável, a estrutura é compacta e durável. Os suporte podem ser ajustados para cima e para baixo, e o ângulo do impacto é o ° 0-90 ajustável, o instrumento inteiro do teste é fácil ser operado. O dispositivo é um dispositivo do impacto do pêndulo do de alta energia para 2J e acima.

Padrão:

IEC60068-2-75 testes ambientais – parte 2: Testes – teste Eh: Teste Eha da cláusula 5 dos testes do martelo: Martelo do pêndulo, graus IEC62262 da proteção fornecidos por cercos para o equipamento elétrico contra impactos mecânicos externos (código de IK)

Descrição padrão:

O instrumento do teste consiste basicamente em um pêndulo que gerencie em sua extremidade superior de modo que ser mantido em um plano vertical. A linha central do pivô está em 1 000 milímetros acima do ponto de medição. O pêndulo é composto de um braço nominalmente rígido e de um elemento impressionante que cumpre com as exigências da tabela 1.

Para testar pesado, volumoso ou difícil segurar espécimes, um pêndulo portátil pode ser usado. Cumprirá com a descrição acima mas seu pivô pode ser fixado diretamente no espécime ou em uma estrutura móvel. Neste caso, assegurar-se-á de que, antes dos testes, a linha central do pêndulo seja horizontal, que sua fixação é suficientemente rígida, e que o ponto de impacto está no plano vertical que passa com a linha central.

Em todos os casos, quando o pêndulo é liberado, será permitido cair somente sob a influência da força gravitacional.

Energia do impacto, massa equivalente e tabela da altura da gota:

Relação entre o código de IK e a tabela da energia do impacto:
