Detalhes do produto:
Condições de Pagamento e Envio:
|
| Uso: | máquina de testes do impacto | Nome do produto: | Máquina da máquina de testes do impacto/do teste impacto da gota/verificador da gota |
|---|---|---|---|
| Energia do impacto: | 2J, 5J, 10J, 20J, 50J | Função: | Teste de impacto |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Realçar: | Instrumento dos testes de impacto de CNAS 50J,Instrumento dos testes de impacto de CNAS 5J,Elementos relevantes de CNAS IK |
||
Instrumento relevante do teste de gota do equipamento de teste do impacto dos elementos de IK
Parâmetros
| Modelo | SC-IK01 |
| Pêndulo |
Comprimento: 1000mm; diâmetro externo: 9mm; espessura de parede da tubulação de aço: 0.5mm. Composição da massa equivalente com elemento do impacto |
| Ponto de impacto | Para cima e para baixo ajustável, o curso 200-1200mm, altura pode ser personalizado |
| Elemento do impacto | 2, 5,10, martelo do impacto 20J |
| Altura da gota | Exposição da escala |
| Modo da liberação | Mecânico |
| Dimensão | 950*550*2700mm |

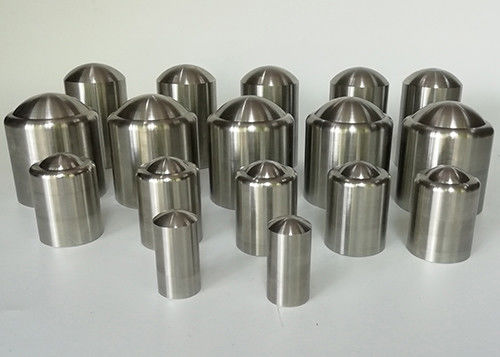

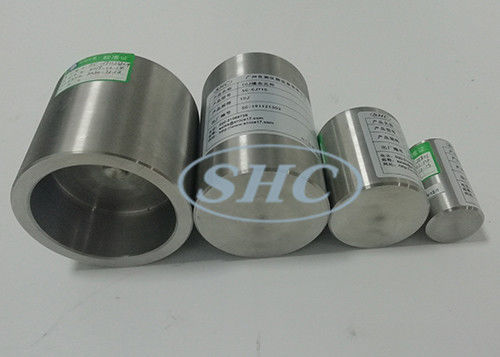

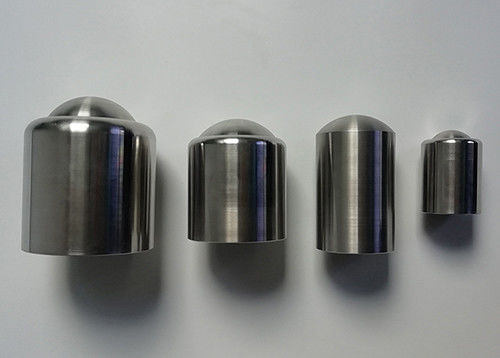

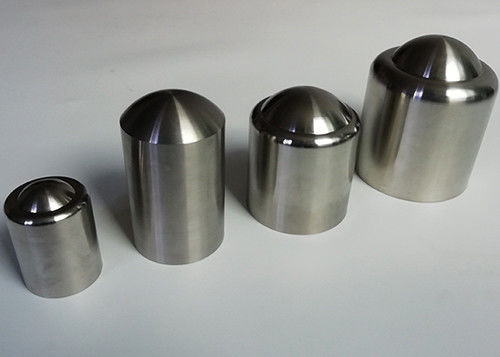

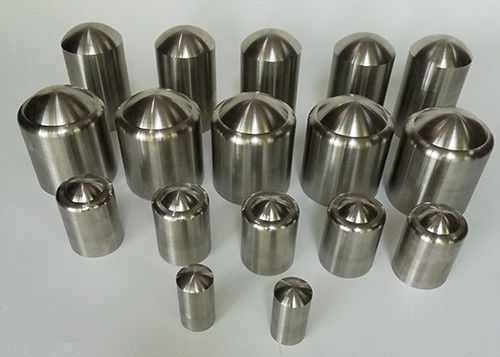

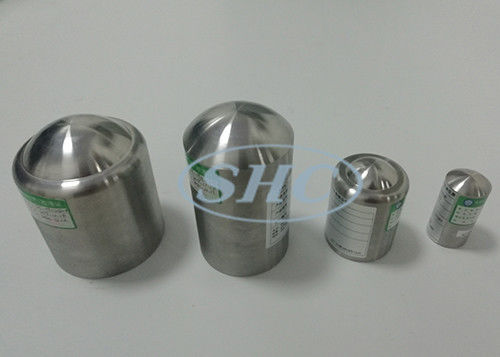

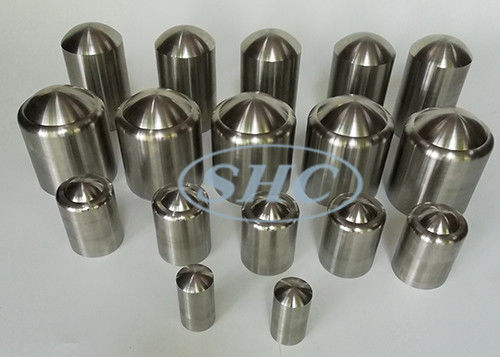

Características coordenadas dos elementos impressionantes
| Energia /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| ±2%kg maciço equivalente | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Material | Poliamida 1) | Aço 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Para para ser ajustado para combinar a massa equivalente, veja o anexo A. | |||||
|
1) 85≤HRR≤100, dureza de Rockwell de acordo com ISO2039-2. 2) Fe490-2, de acordo com ISO1052; Dureza de Rockwell de acordo com ISO6508. |
||||||
| NOTE os valores mostrados nos suportes para a massa equivalente e o diâmetro dos elementos impressionantes para o igual do valor da energia a ou menos de 1 J está aqueles no teste atual Ef. Os valores no teste por exemplo são mostrados atualmente igualmente para estes dois parâmetros. Para a finalidade da coordenação, os valores nos suportes serão suprimidos anos dos pífanos da publicação deste padrão. | ||||||
Confirma
IEC60068-2-75 testes ambientais – parte 2: Testes – teste Eh: Testes do martelo, graus IEC60068-2-63, IEC62262 de proteção fornecidos por cercos para o equipamento elétrico contra impactos mecânicos externos (código de IK), switchgear IEC60439-5 de baixa voltagem e conjuntos controlgear - parte 5: Exigências particulares para os conjuntos para redes da distribuição de poder em público
Característica
O equipamento usando a estrutura do carro, pode ser esquerdo e direito movidos, para a frente e para trás, a altura superior e mais baixa do ponto de impacto ajustável, e o ângulo 0-90°adjustable do impacto. O dispositivo é um dispositivo do impacto do pêndulo da baixa energia para 2J e acima.
Aplicação
Este dispositivo é apropriado para o teste mecânico da resistência ao impacto aos armários elétricos e à outra chapa metálica, o escudo não do armário de medida da energia elétrica do metal, o painel de comando do cabo da subestação e a caixa de junção do cabo
Amostra do teste
O escudo do armário de medida da energia elétrica, a caixa de junção do painel de comando do cabo da subestação e do cabo e equipamento similar
Energia do impacto, massa equivalente e tabela da altura da gota
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| /kg maciço equivalente | 0,5 | 1,7 | 5 | 5 | 10 |
| Deixe cair a altura ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Notas: 1. Veja a nota em IEC 60068-2-75 3.2.2 1. Nesta parte, a energia (J) é calculado que toma a aceleração padrão devido à gravidade da terra (g), arredondado até o número inteiro o mais próximo, isso é o ² 10m/s. |
|||||
