Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teste a amostra: | Peças condutoras elétricas | Padrões: | IEC60884-1, IEC60598, e IEC60335 |
|---|---|---|---|
| Nome: | Cartão dos testes da distância de dispersão | Material: | De aço inoxidável |
| Especificação do tamanho: | 27 calibres da distância de dispersão | Tipo: | Tipo do penhor |
| Garantia: | 12 meses | modelo: | CK-1, CK-2, CK-3, CK-4, CK-5 |
| Realçar: | Cartão do teste da distância de dispersão IEC60884-1,Cartão do teste da distância de dispersão IEC60598,Cartão de teste da distância de dispersão IEC60335 |
||

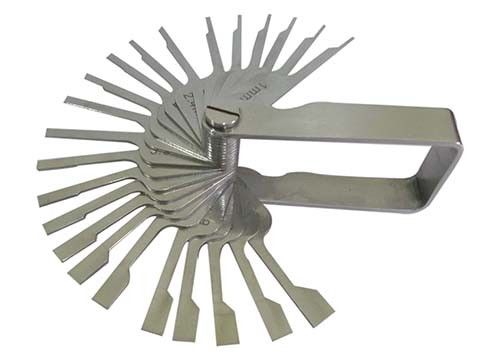

Shortest-Path do cartão do teste da distância de dispersão de duas porções condutoras
Parâmetros técnicos:
| Modelo não. | Especificação do tamanho |
| CK-1 | 1/1.5/2/2.5/3/4/6/8 8 calibres totais da distância de dispersão |
| CK-2 | 1/1.5/2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5/8 15 calibres totais da distância de dispersão |
| CK-3 | 1/1.2/1.4/1.5/2/2.4/2.5/2.8/3/3.2/3.3/4/4.5/5/5.5/6/6.3/6.4/6.5/7/8 21 calibres totais da distância de dispersão |
| CK-4 | 1/1.2/1.4/1.5/1.6/2/2.4/2.5/2.8/3/3.2/3.3/3.5/4/4.5/5/5.5/6/6.3/6.4/6.5/7/8 23 calibres totais da distância de dispersão |
| CK-5 | Calibres da distância de dispersão de 1/1.1/1.2/1.3/1.4/1.5/1.6/1.7/1.8/1.9/2/2.5/2.8/3/3.2/3.3/4/4.5/5/5.5/6/6.3/6.5/7/8/9/10 totais 27 |

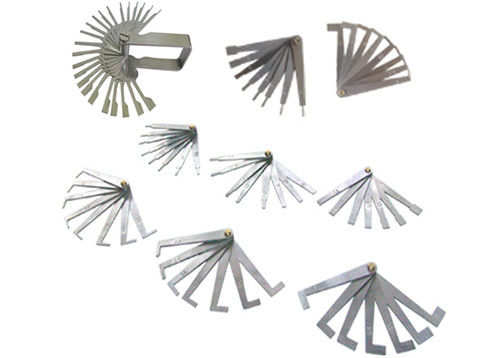

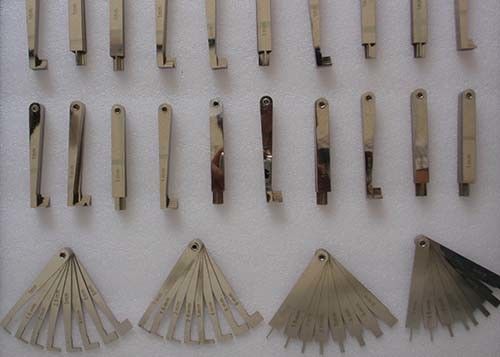

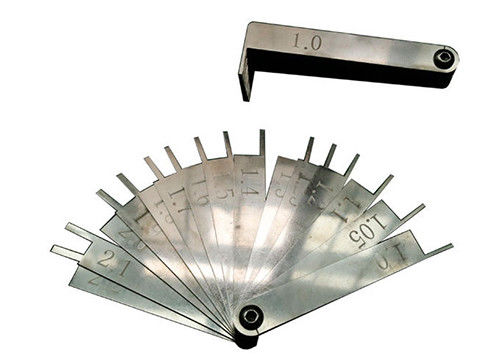

Nós temos cinco tipos dos cartões do teste das distâncias de dispersão, CK1/CK2/CK3/CK4/CK5.
Estes calibres de teste conformam-se a IEC60884-1, a IEC60598, e a IEC60335 etc.
São usados para determinar o Shortest-Path entre duas porções condutoras, ou entre uma peça condutora e a superfície limitando do equipamento, medidas ao longo da superfície da isolação, com as especificações feitas de acordo com as exigências.
Variedades:
Tipo CK1 dos calibres da distância de dispersão
Com os 8 calibres da distância de dispersão:
1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0mm.
Tipo CK2 dos calibres da distância de dispersão
Com os 15 calibres da distância de dispersão:
1,0 a 8,0mm nas etapas de 0,5mm.
Tipo CK3 dos calibres da distância de dispersão
Com os 21 calibres da distância de dispersão:
1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm
Tipo CK4 dos calibres da distância de dispersão
Com os 23 calibres da distância de dispersão:
1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3,5-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm
Tipo CK5 dos calibres da distância de dispersão
Com os 27 calibres da distância de dispersão:
1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5.5-6,0-6,3-6,5-7,0-8,0-9,0-10,0mm
Padrão:
Tomadas e soquete-tomadas do IEC 60884-1 ‘para o agregado familiar e finalidades similares – parte 1: Cláusula 27,1 das exigências gerais’.
As distâncias, os afastamentos e as distâncias de dispersão através do composto de selagem serão não menos do que os valores mostrados na tabela 23.
Amostra do teste:
Peças condutoras elétricas.
Característica:
De aço inoxidável, tipo do penhor, para verificar a distância de dispersão entre componentes condutores
Aplicação:
É usado para determinar o Shortest-Path entre duas porções condutoras, ou entre uma peça condutora e a superfície limitando do equipamento, medidas ao longo da superfície da isolação, com as especificações feitas de acordo com as exigências.
Observação
1. Por favor não danifique a forma do dispositivo (tal como o risco, a dobra, etc.).
2. Impedido do ambiente da poeira e da umidade, a fim evitar a oxidação para afetar a precisão dimensional.
