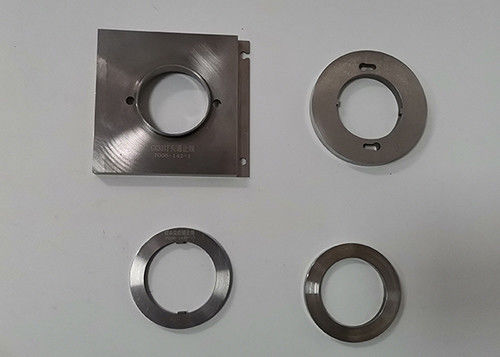

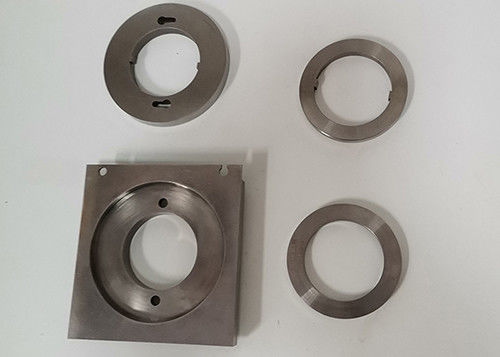

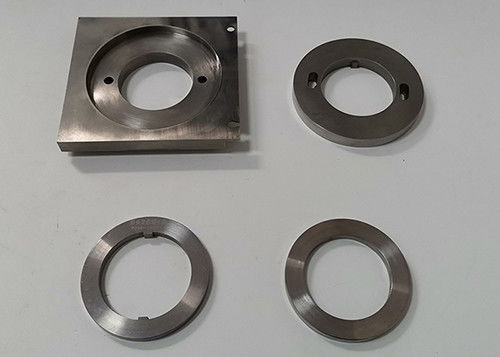

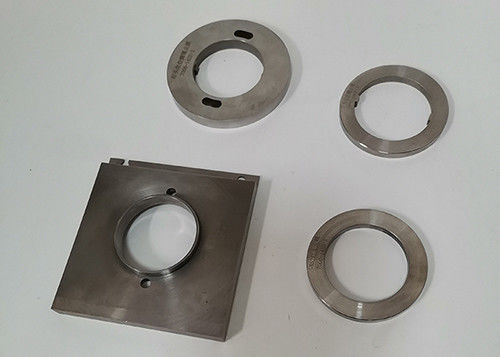

Verifique o calibre do tampão da lâmpada dos tampões GX53 7006-142-1 CNAS

IEC60061-3 vão e para não ir calibre para verificar keyways nos tampões GX53

Conforma-se a:

IEC60968-1, IEC60061-3 GX53

Especificação:

(i) 7006-142-1 vão e para não ir calibrar para os tampões GX53

Finalidade:

Para verificar os tampões GX53. nos seguintes respeitos:
- o diâmetro da dimensão dos pinos dos indivíduos A);
- o deslocamento e o diâmetro combinados dos pinos (dimensões A e D);
- o comprimento dos pinos (dimensão F1);
- o lenngth do rebaixo e o diâmetro dos pinos (dimensões F2 e E);
- o esboço máximo do tampão no que diz respeito às dimensões M, L1 e K.

Testes:

Será possível introduzir os pinos individuais do tampão de
Z de superfície no furo a1 e para remover o pino ao longo do entalhe.
Não será possível introduzir os pinos do tampão no furo a2.
Será possível introduzir o tampão de Z de superfície no calibre até a referência
o lugar do tampão é em contato com Y de superfície do calibre. Nesta posição
nem os pinos nem o cargo do centro projetar-se-ão além da superfície do calibre.

(II) 7006-142D-1 PARA NÃO IR calibre para o capx GX53
Finalidade:

Para verificar o diâmetro mínimo do tampão (dimensão L1) dos tampões GX53
Testes:

Não será possível introduzir o tampão no calibre.

(III) 7006-142E-1 vão e para não ir calibrar para verificar keyways nos tampões GX53

Finalidade:

Para verificar os tampões GX53-1 nos seguintes respeitos:
posição correta do keyway com relação aos pinos do tampão:
a altura e a largura mínimas do keyway (dimensões W e X2)
para impedir a possibilidade de inserção de somente um pino

Testes:

Será possível introduzir o tampão no calibre até
o plano de referência do tampão é em contato com a superfície do calibre. Vai faz4e-lo
então para ser possível para transformar o tampão na posição do contato.
Não será possível introduzir somente um pino do tampão no calibre e na volta
o calibre na posição do contato.

(IV) 7006-142F-1 PARA NÃO IR calibre para verificar keyways nos tampões GX53
Finalidade:

Para verificar a largura mínima do keyway (dimensão X) dos tampões GX53
Testes:

Não será possível introduzir o tampão no calibre.

Aplicação:

O equipamento de Guangzhou Shice oferece uma vasta gama de calibre encontrar os padrões os mais comuns que incluem aqueles do IEC, do EN, do UL, do RUÍDO, do VDE e de outro. Tais padrões exigem a verificação do tamanho & a definição etc. estes calibres é construída do aço de aço inoxidável e apropriado superior com uma dureza pelo menos de 60 HRC e uma aspereza de acordo com o padrão para exigir. Cada calibre é fornecido com um certificado da calibração.
