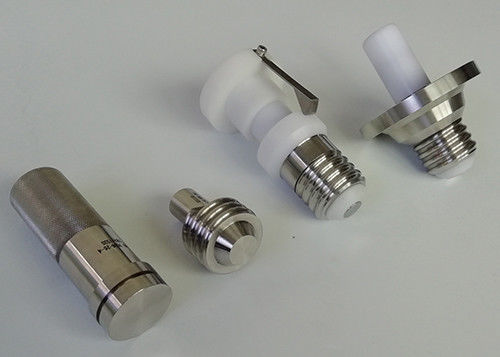

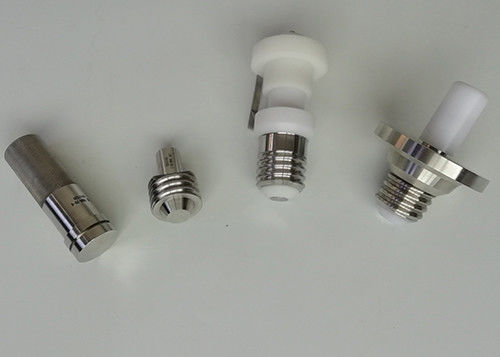

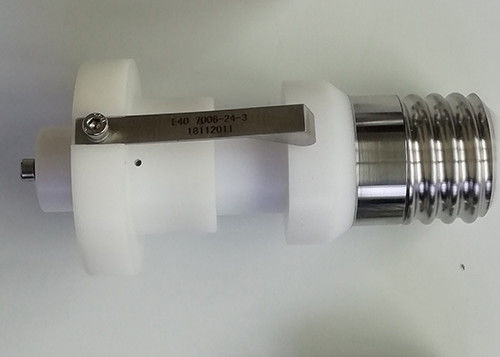

Calibre de aço inoxidável de E40 IEC60061-3 para suportes da lâmpada

Calibre para o calibre de alta pressão dos suportes da lâmpada E40 E14 para suportes da lâmpada

Lista:

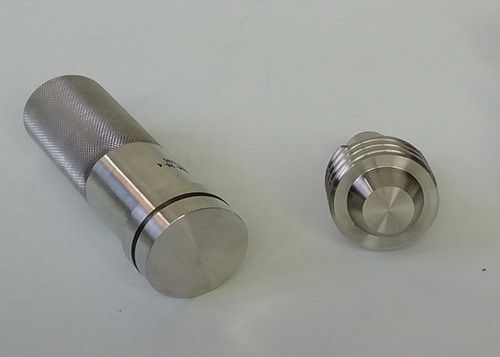

VAI O CALIBRE PARA LINHAS DE PARAFUSO DOS SUPORTES DA LÂMPADA E10, E14 E E407006-25-7

FINALIDADE:

Para verificar as dimensões mínimas da mostra da linha e da dimensão X de parafuso do suporte da lâmpada na folha 7005-20

TESTES:

Será possível parafusar o calibre no suporte da lâmpada sem usar a força imprópria.

(Para que o torque seja aplicado em caso da dúvida, veja IEC 60238, subclause 4,4).

Quando o calibre foi parafusado dentro tanto quanto irá, a borda do escudo do parafuso do suporte da lâmpada será co-planar com, ou projeto além de Y1, mas será não projeto além de Y2 de superfície.

7006-26-4

“PARA NÃO IR” CALIBRES PARA LINHAS DE PARAFUSO DOS SUPORTES DA LÂMPADA E10, EP10, EY10, E14, E27, E39 E E40

FINALIDADE:

Para verificar as dimensões mínimas da linha de parafuso, da dimensão D1, dos suportes da lâmpada E10, EP10, EY10, E14, E27, E39 E E40.

TESTES:

A linha de parafuso do suporte da lâmpada estará suposta para estar correta se o calibre não entra por seu próprio peso até agora que a linha se projeta além do T. de superfície.

CALIBRE DE TOMADA PARA O SUPORTE DA LÂMPADA E14 PARA A FATURA DE TESTE DO CONTATO

TOMADA GAGUE PARA O SUPORTE DA LÂMPADA E14 COM O EIXO DADO FORMA VELA PARA A VELA LMPS PARA A FATURA DE TESTE DO CONTATO

CALIBRE PARA TESTAR CONTACT-MAKING E PROTEÇÃO CONTRA O CONTATO ACIDENTAL DURANTE A INSERÇÃO DAS LÂMPADAS NOS SUPORTES DA LÂMPADA E14

FINALIDADE: Para verificar os suportes da lâmpada E14 respectivamente a:

a) Contato-fatura com as lâmpadas que têm dimensões adversas.

b) Proteção contra o contato acidental com partes vivas, a saber o escudo do tampão, durante a inserção de uma lâmpada.

TESTES: O suporte é conectado no circuito do teste como mostrado.

a) Com interruptor A em posição 2 e interruptor B aberto, o calibre é parafusado inteiramente em casa.

Nesta posição, ambas as lâmpadas iluminar-se-ão.

b) Com interruptor A em posição 1 e interruptor B fechado, o calibre é parafusado dentro lentamente até qualquer uma das luzes das lâmpadas.

Com o calibre realizado nesta posição, o interruptor B é aberto e a ponta de prova do teste no lado do calibre é deslizada para baixo até

entrará no espaço entre o calibre e o suporte.

Nesta posição as lâmpadas não se iluminarão.

7006-25-7

“VAI” O CALIBRE PARA LINHAS DE PARAFUSO DOS SUPORTES DA LÂMPADA E10, E14 E E40

7006-26-4

“PARA NÃO IR” CALIBRES PARA LINHAS DE PARAFUSO DOS SUPORTES DA LÂMPADA E10, EP10, EY10, E14, E27, E39 E E40

7006-30-2.

CALIBRE DE TOMADA PARA O SUPORTE DA LÂMPADA E14 PARA TESTAR CONTACT-MARKING

7006-30A-1

CALIBRE DE TOMADA E14 PARA OS SUPORTES DA LÂMPADA E14 COM O EIXO DADO FORMA VELA PARA LÂMPADAS DA VELA PARA TESTAR CONACT-MARKING

7006-31-5

CALIBRE E14 PARA TESTAR CONTACT-MARKING E PROTEÇÃO CONTRA O CONTATO ACIDENTAL DURANTE A INSERÇÃO DAS LÂMPADAS NOS SUPORTES DA LÂMPADA

Tampão do teste de IEC60238 Figure5 E14 para a cláusula 18 do teste do torque de IEC60238

Tampão do teste de IEC60238 Figure11 E14 para o teste 14,4 e 19,3 da temperatura de IEC60238

IEC60238 figuram o tampão A do teste 13 E14 para os suportes da lâmpada E14 de IEC60238

IEC60238 figuram o tampão B do teste 13 E14 para os suportes da lâmpada E14 de IEC60238

60399-IEC-04-1

“VAI” o calibre para a linha do tambor dos suportes da lâmpada com anel E14 do suporte da máscara

“PARA NÃO IR” calibre para a linha do tambor dos suportes da lâmpada com anel E14 do suporte da máscara
