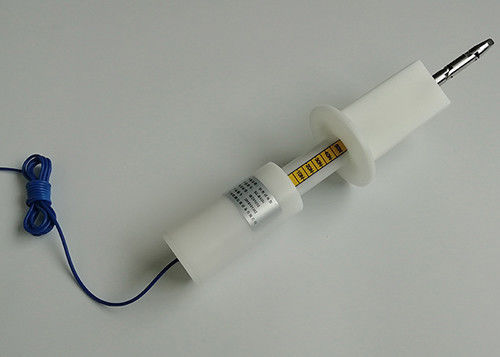

Anti figura 2 ponta de prova B de choque elétrico de IEC61032, dedo padrão do teste 30N

IEC61032 figura 2 do dedo padrão do teste da ponta de prova B do teste choque elétrico de Shell anti com pressão 10N 20n 30n

Especificação e parâmetros técnicos:

Informações sobre o produto:

Este é um dedo do teste da precisão feito de acordo com muitos padrões gosta

Figura 2 do IEC 61032,

IEC60950 figura 2A,

IEC60884,

IEC60335,

UL507,

e UL1278 figura 8,4.

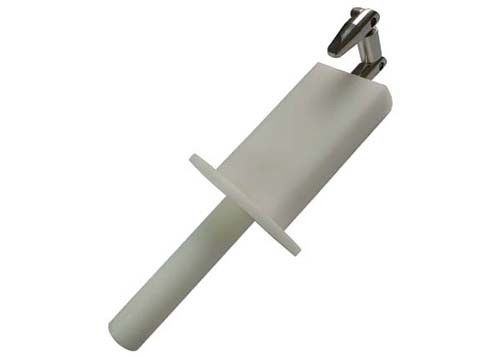

Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo. Esta ponta de prova do dedo do teste consiste no ditto, no dedo, na base e no punho isolado que simula as características da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°.

Aplicação:

as peças da junção 1.The do dedo do teste não podem tocar nas peças vivas ou nas peças perigosas, e a chicana de 50mm-20mm não pode entrar.

2.In as exigências do teste do impedimento da aproximação às peças perigosas, a ponta de prova do teste da ponta de prova B precisa com a uma pressão 10±3N. O produto sem força deve ser usado com dinamômetros push pull.

3.In o teste contra de choque elétrico, fiação, configuração e poder e dispositivo de indicação são necessários. Gire no poder da amostra testada, e exerça a força correspondente para determinar se a linha aterrando está conectada (3 inserções).

as junções 4.Both permitirão o movimento no mesmo plano e o mesmo sentido com um ângulo de 90° com um 0° à tolerância de +10°

Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas.

É usado igualmente para verificar a proteção contra o acesso com um dedo.

Tolerância em dimensões quando nenhuma tolerância específica for dada:

– em ângulos: 0

−10°
– em dimensões lineares: até 25 milímetros: 0

− 0,05 milímetros; mais de 25 milímetros: ± 0,2 milímetros.

Customizável: puder ser usado para o teste de choque anti-elétrico quando equipado com as tomadas de banana e o conector pluggable do amphenol na extremidade do punho, ou usado para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).

Uso

1. A peça comum do dedo padrão do teste não pode ser tocada com as peças vivas, nem não pode ser próxima às peças perigosas, e o defletor de 50mm-20mm não pode entrar.

2. O teste do impedimento das peças perigosas exige a ponta de prova B do teste com pressão 10N±3N. Geralmente precisa de trabalhar com um dinamômetro.

3. O choque anti-elétrico exige o trabalho com dispositivo da experiência da ponta de prova de anti-choque: conectado ao dispositivo da experiência da ponta de prova de anti-choque (40V-50V), processando o teste de acordo com o padrão relativo, o anel da campainha elétrica é choque elétrico alertou. Veja as imagens abaixo:
