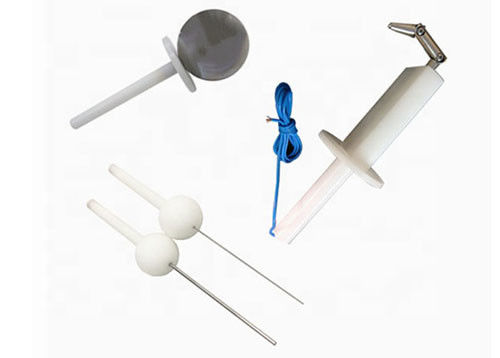

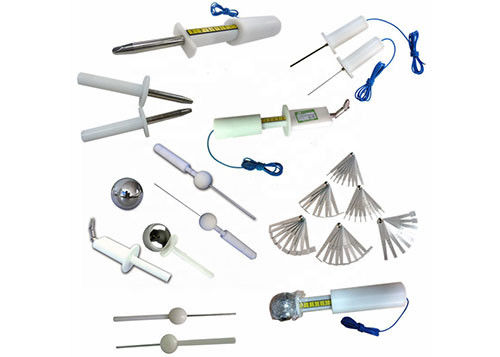

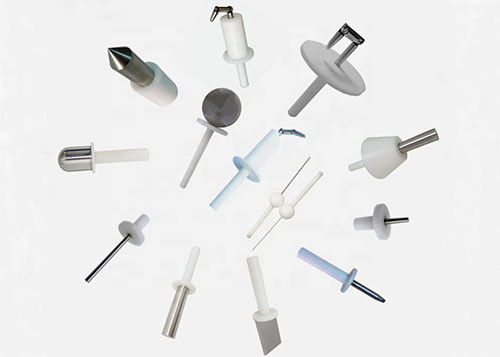

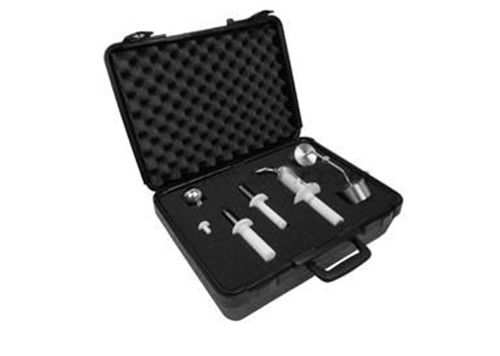

Jogo da ponta de prova do dedo do teste do IEC 60335

Ponta de prova Kit Electric Safety Check Device do teste do padrão do IEC 60335

Lista:

Ponta de prova A do teste IEC60335

Especificação:

Ponta de prova de IP1X uma ponta de prova A de /Test

1, de acordo com: IEC61032: /IEC60529 1997: 2001 e UL

2, ponta de prova A de IP1X (a ponta de prova do teste A) é dispositivo necessário para o agregado familiar e dispositivo elétrico similar contra do teste da proteção de choque elétrico.

Parâmetros técnicos:

1, diâmetro de bola: 50mm

2, diâmetro da chicana: 45mm

3, espessura da chicana: 4mm

4, diâmetro do punho: 10mm

5, comprimento do punho: 100mm

6, de acordo com IEC61032 a figura 1 (a ponta de prova do teste A), tabela 6

Aplicação:

1, esfera não pode tocar nas partes vivas ou perto das peças perigosas.

2, nas exigências de teste de para manter-se perto da parte perigosa, da bola de aço do teste sem necessidade empurrada de ser usado com medidor de tensão do impulso, e do corpo de aço para que a necessidade do revestimento protetor aplique-se a 50 + a 5 forças de n (30 + 3 n)

IEC60335 a ponta de prova padrão do dedo do teste

A ponta de prova padrão do dedo do teste/ponta de prova serrilhada do dedo do teste padrão/ponta de prova B do teste/proteção de IP2X ponta de prova da categoria

Parâmetros técnicos:

1, diâmetro serrilhado do dedo: 12mm

2, comprimento serrilhado do dedo: 80mm

3, diâmetro da chicana: 50mm

4, comprimento da chicana: 100mm

5According a: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, a parte comum da ponta de prova serrilhada do dedo do teste padrão não pode tocar nas partes vivas ou perto das peças perigosas, e a chicana de 50 milímetros a de 20 milímetros não pode entrar.

2, no para impedir o teste de choque elétrico, fios, dispositivos de poder, e dispositivos de iluminação são necessários.

as junções 3Both permitirão o movimento no mesmo plano e o mesmo sentido com um ângulo de 90° com um 0° à tolerância de +10°

Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com um dedo.

Tolerância em dimensões quando nenhuma tolerância específica for dada:

– em ângulos: 0

−10°
– em dimensões lineares: até 25 milímetros: 0

− 0,05 milímetros; mais de 25 milímetros: ± 0,2 milímetros.

Nota: A ponta de prova do teste é feita de produtos de aço inoxidável da precisão, para tomar levemente e colocar ao usar-se, e paga a atenção à manutenção

Ponta de prova C do teste de IEC61032 IP3X (ponta de prova do teste C)

Introdução básica:

1, de acordo com: IEC61032: 1997/IEC60529: 2001 E UL

2, ponta de prova C do teste de IP3X (a ponta de prova do teste C) é a ferramenta necessária a continuar teste de choque elétrico de proteção do agregado familiar e de dispositivos elétricos similares.

Parâmetros técnicos

1, comprimento da ponta de prova do teste: 100mm

2, diâmetro da ponta de prova do teste: 2.5mm

3, diâmetro da esfera da represa: 35mm

4, diâmetro do punho: 10mm

5, comprimento 100mm do punho

6, de acordo com IEC61032 a figura 3 (a ponta de prova do teste C), tabela 6

Aplicação:

1, teste padrão refere a parte comum não pode tocar nas partes vivas ou perto das peças perigosas, e o defletor da circular de 35mm não pode ser entrar.

2, na exigência do teste para impedir o acesso às peças, à necessidade da ponta de prova C/D do teste ser com força de impulso 3±0.3N ou ao 1±0.1N perigoso

Finalidade:

Esta ponta de prova é pretendida verificar a proteção básica contra o acesso às peças perigosas. É usada igualmente para verificar a proteção contra o acesso com uma ferramenta.

Nota: Para sem produtos da força, satisfaça o uso com o dinamômetro.

Ponta de prova D do teste de IEC61032 IP4X (ponta de prova do teste D)

Introdução básica:

1, de acordo com: IEC61032: 1997/IEC60529: 2001 E UL

2, ponta de prova D do teste de IP4X (a ponta de prova do teste D) é dispositivo necessário para o agregado familiar e dispositivo elétrico similar contra do teste da proteção de choque elétrico.

Parâmetros técnicos

1, comprimento da ponta de prova do teste: 100mm

2, diâmetro da ponta de prova do teste: 1.0mm

3, diâmetro da esfera da represa: 35mm

4, diâmetro do punho: 10mm

5, comprimento 100mm do punho

6, de acordo com IEC61032 a figura 4 (a ponta de prova do teste D), tabela 6 GB/T4208-2008 (o primeiro 4/5/6 digital característico)

Aplicação:

1, teste padrão refere a parte comum não pode tocar nas peças vivas ou perto das peças perigosas, o defletor da circular de 30mm não pode ser entrar.

2, na exigência do teste para impedir o acesso às peças perigosas, necessidade da ponta de prova D do teste de ser com pressão 1±0.1N
