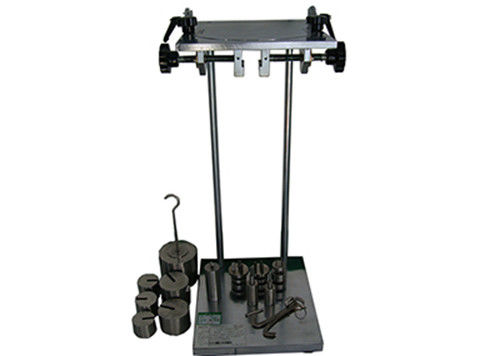

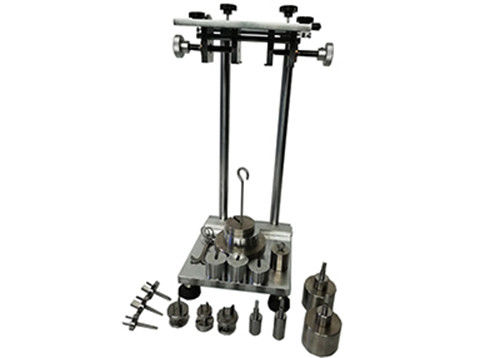

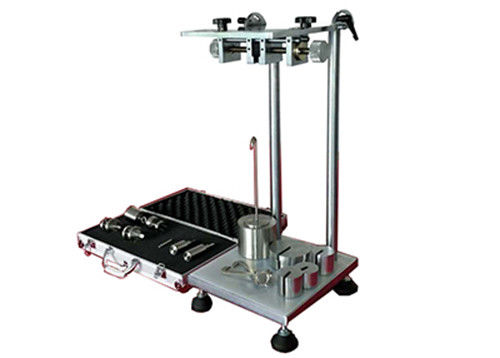

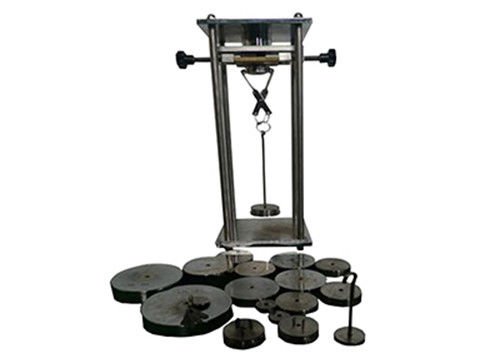

Instrumento da verificação da força da retirada de IEC60884 Fig18

Instrumento para a verificação de Max Withdrawal Force IEC60884 Fig18 19

Aplicação:

 É apropriado para verificar a força máxima exigida para puxar a tomada fora do soquete e do único pino do polo retirados do conjunto do soquete. Se a força mínima exigida está dentro da escala especificada pelo padrão.

Parâmetro:

1. O um-polo padrão 10A, o padrão tripolar do teste 10A e 16A obstruem cada, tomadas padrão do teste de 10A 16A cada, ajustável:
1) A tomada redonda com o soquete duplo de 2 polos, o diâmetro do parafuso é 4,8
2) A tomada redonda do soquete de dupla finalidade de 2 polos, o diâmetro do parafuso é 4,0
3) A tomada redonda (unipolar), o diâmetro do parafuso é 4,8
4) A tomada redonda (unipolar), o diâmetro do parafuso é 4,0

2. Pesos: 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1;
1) Parafuso padrão do teste: Cada um para 1.5N e 2N
2)1 grupo de dispositivo de aperto
3) 1 grupo de bandeja dos pesos
4) Pesos laterais 5N*1 do esforço
5) 1 grupo de barra lateral do esforço

Uso:

1. A tomada do teste com os pinos do tamanho do máximo é introduzida em e retirada do soquete
tomada dez vezes. É introduzida então outra vez, um portador E para uma massa principal e a
G maciço suplementar que está sendo unido a ele por meio de uma braçadeira apropriada D.
a massa suplementar é tal que exerce um igual da força a um décimo do máximo
força da retirada mostrada na tabela 16.
2. A massa principal, junto com a massa suplementar, a braçadeira, o portador e
a tomada exerce um igual da força à força máxima da retirada mostrada na tabela 16.
3. A massa principal é pendurada na tomada sem sacudir e a massa suplementar é, se
necessário, reservado cair de uma altura de 50 milímetros na massa principal.

Função adicional:

Dispositivo para verificar a resistência à tensão lateral

Pode verificando a resistência à tensão lateral, confirma IEC60884 à figura 13.

Figura 13 testes:

1. Cada espécime é montado em uma superfície vertical com o plano através dos soquete-contatos
horizontal. O dispositivo é contratado então inteiramente e um peso pendurado nele tal que a força exercida é 5N.

2. O dispositivo é removido após 1 minuto e a soquete-tomada girou com 90 graus na montagem
superfície. O teste é feito quatro vezes, a soquete-tomada que está sendo girada com 90 graus depois que cada acoplamento.

3. Durante o teste o dispositivo não se tornará desacoplado da soquete-tomada.
4. Após os testes, as soquete-tomadas não mostrarão nenhum dano no sentido deste padrão; em
particulares, cumprirão com as exigências da cláusula 22

Padrões:

Este dispositivo cumpre com as exigências de

IEC60884 figura 18/19,

VDE0620, etc.
