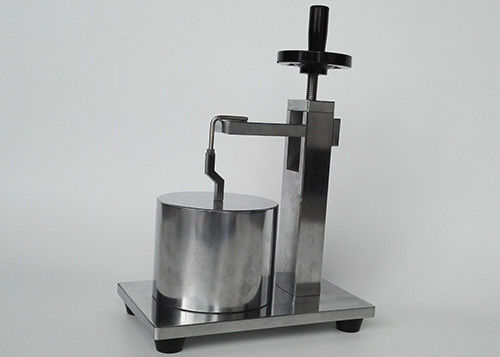

IEC60884 figuram o equipamento de teste do IEC 14 100N, pinos não contínuos que testam o dispositivo

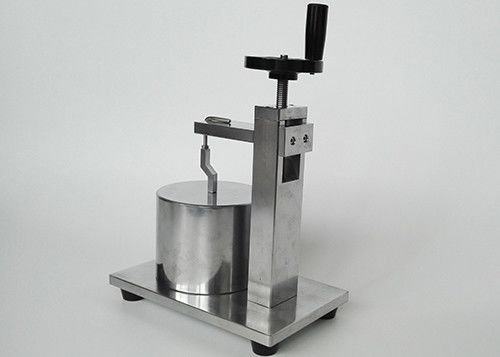

IEC60884 figuram que o dispositivo 14 para testar os pinos não contínuos carregam o peso

Vista geral do produto:

O dispositivo é verificado pelo teste da cláusula 24 e, para ver se há pinos que não são contínuos, pelo seguinte teste que é feito após o teste da cláusula 21. Uma força de 100 N é exercida no pino, que é apoiado segundo as indicações de IEC60884-1, figura 14, para 1 minuto em uma perpendicular do sentido à linha central do pino, por meio de uma haste de aço que tem um diâmetro de 4,8 milímetros, a linha central de que é igualmente perpendicular à linha central do pino.

Durante a aplicação da força, a redução da dimensão do pino no ponto onde a força é aplicada não excederá 0,15 milímetros.

Após a remoção da haste, as dimensões do pino não terão mudado por mais de 0,06 milímetros em nenhum sentido.

Parâmetros técnicos:

Confirma:

      Figura 14 do IEC 60884

      IEC60320 figura 11

      VDE0620

Amostra do teste:

Pin da tomada
