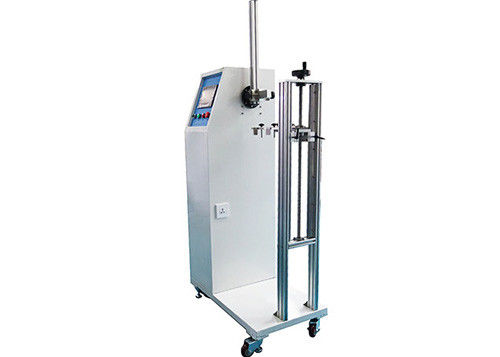

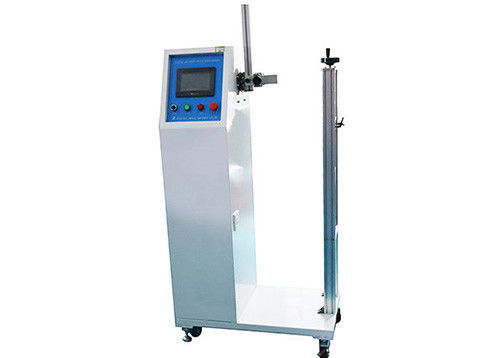

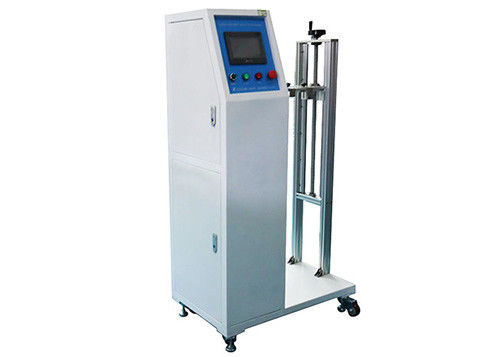

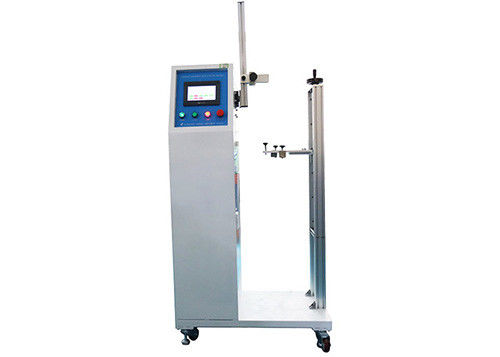

Lâmpada de teste conduzida do servo motor da cláusula 4.14.3 do IEC 60598

Mudança da aparência do dispositivo de ajuste leve IEC60598 do equipamento de teste das lanternas

Informação:

O equipamento de teste é projetado e fabricado de acordo com 4.14.3 de IEC 60598-1, utilização principal para a torsão de dispositivos de ajuste das lâmpadas, e teste de dobra dos candeeiros de mesa com inclinação e a posição ajustável, as lâmpadas de assoalho e as lâmpadas que são para o uso profissional (tal como lâmpadas de um plotador).

O dispositivo do teste é com tecnologia do controle digital e mecanismo de movimentação.

Os ângulos reversos e de dobra, esticando o curso, ângulo da rotação, velocidade do teste e ciclo do teste podem ser ajustados.

Com conclusão do teste, função do alarme da falha do teste. Fácil de usar e para operar-se.

Parâmetros:

Parâmetros técnicos:

1. A taxa do teste pode ser ajustada, grupo que varia de 0,1 a 10 vezes/mínimo.

2. O ângulo de dobra pode ser ajustado, a escala do balanço de linhas verticais em ambos os lados de 0-180°.

3. Altura do centro da rotação: 1200mm.

4. O raio de rotação máximo do pêndulo: R500mm.

5. Curso máximo de esticar a ação: 0-650mm.

6. Ângulo da ação da rotação: 0-360°.

7. Os ciclos do teste podem ser ajustados, o número da escala de ciclos 1-999999.

8. Os dispositivos elétricos podem encontrar uma variedade de amostras dentro da escala padrão de necessidades de teste.

9. Motor de movimentação: Servo motor.

10. Controlador: PLC de Mitsubishi.

11. HMI: relação do tela táctil.

12. Relação inglesa inteira guiada, fácil de operar.

13. Carga: com os terminais, conectados externamente para carregar (a carga é opcional, custo adicional).

Descrição padrão:

4.14.3 as exigências para dispositivos de ajuste são dadas abaixo.

a) Os dispositivos de ajuste e os meios do ajuste, por exemplo junções, içando dispositivos, os suportes de ajuste ou os tubos telescópicos, serão construídos assim que os cabos ou os cabos não estão pressionados, estão apertados, danificados ou não torcidos ao longo da linha central longitudinal por mais do que 360° durante a operação.

NOTA: Se um luminaire tem mais de um comum o limite 360° aplica-se a cada junção se não são demasiado próximos junto. Cada caso precisa de ser julgado em seus próprios méritos.

A conformidade é verificada pelo seguinte teste:

O dispositivo de ajuste, equipado com o cabo ou o cabo apropriado será operado de acordo com a tabela 4,5. Um ciclo de operação é um movimento de um extremo da escala ao outro e de volta à posição começar. A taxa de movimento não fará com que o dispositivo aqueça-se apreciavelmente e não excederá 600 ciclos pela hora.

Para sistemas eletromecânicos do contato, este teste é conduzido simultaneamente com o teste elétrico da conexão de 4.11.6.

A conformidade é verificada pela inspeção.

Após o teste, não mais de 50% das costas em um condutor quebrar-se-á nem será lá todo o dano grave à isolação, eventualmente, do cabo flexível. O cabo ou o cabo

será sujeitado a, e satisfará, a resistência de isolação e os testes de alta tensão especificados na seção 10.

As juntas articuladas, onde os meios de aperto podem ser ajustados, são testadas e semelhante com as junções somente apertadas levemente para evitar a fricção excessiva. Caso necessário, as áreas de aperto são reajustadas durante o teste.

Para os dispositivos de ajuste que consistem em um tubo flexível, a escala do ajuste para este teste é normalmente 135° em ambos os sentidos do vertical. Contudo, onde este ajuste não pode ser conseguido sem usar a força ilógica, o tubo flexível é dobrado somente às posições onde permanecerá por si só.

b) Os Luminaires com os meios do ajuste pretendidos ser instalado dentro dos braços alcançam, permitirão a operação de sua função pretendida sem danificar a estabilidade do luminaire ou causar a deformação de qualquer parte da construção, nem ferimento da causa devido às temperaturas acima daqueles especificadas na tabela 12,1.

A conformidade é verificada manipulando ou segurando o luminaire, pelos meios do ajuste como esperado representar o uso normal e pela medida das temperaturas durante o teste de 12,4.

c) Para os luminaires pretendidos ser montado dentro dos braços alcance, o espaço que cerca todos os meios do ajuste, exceto a abertura do feixe luminoso, até 5 cm longe dos meios do ajuste em qualquer sentido, cumprirá com os limites da temperatura para os meios de

ajuste, como especificado na tabela 12,1. Os mesmos limites da temperatura aplicam-se igualmente a todos os meios do ajuste que forem iluminados após o posicionamento da abertura do feixe luminoso do luminaire.

A conformidade é verificada posicionando a abertura do feixe luminoso do luminaire e pela medida das temperaturas durante o teste de 12,4.

Teste em dispositivos de ajuste:
