600V que segue o verificador do índice, equipamento de testes da chama do IEC 60112

Laboratório LeakageTester de seguimento do IEC 60112 que segue a câmara do teste do índice

Descrição:

O instrumento de seguimento IEC60112 do índice é usado para a determinação de índices de seguimento comparativo de materiais de isolamento elétricos contínuos nas partes tomadas das peças de elétrico e de equipamentos eletrônicos e em chapas do material usando tensões alternas. No uso normal, os componentes fizeram do material de isolamento podem tornar-se úmidos e sujos. Se as impurezas estão conduzindo eletricamente, a corrente fluirá entre partes dos potenciais diferentes da tensão que criam uma trilha. Em consequência, os flashovers pequenos podem ocorrer, que causam esforços térmicos à superfície do material de isolamento. O resultado visual da decomposição térmica do material de isolamento causado pela corrente de seguimento é chamado a trilha. A formação de interconexão de material carbonizado forma um trajeto de seguimento, por que resultados condutores de corrente duráveis de uma conexão. Depois disso o componente não pode cumprir sua função elétrica pretendida na maioria dos casos e as peças podem travar o fogo. A resistência de um material de isolamento para seguir a formação é chamada a resistência de seguimento.

Instrumento

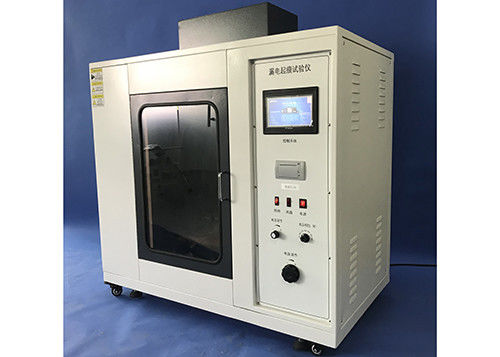

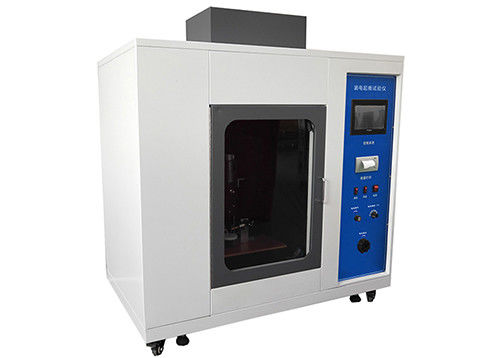

O instrumento de seguimento IEC60112 do índice é um instrumento totalmente automático contido em seu próprio armário para maximizar a segurança do operador. Dentro do armário bem iluminado, um espécime do teste é colocado em uma placa de vidro e dois elétrodos de platina são abaixados na superfície superior. Um bloco de calibre é fornecido com o instrumento para assegurar-se de que os elétrodos tenham a distância apropriada entre eles. A altura da tabela é facilmente ajustável assegurar o ângulo apropriado dos elétrodos e da altura das gotas. O resto do teste é controlado fora da câmara do teste com a porta fechou-se. A tensão, limitar atual, taxa do gotejamento e número de gotejamentos todos é ajustada no painel de controle. Um operador deve observar o teste para ver se uma chama se inflama. O instrumento soa um alarme se há uma falha de seguimento pelo menos de dois segundos.

Características

• Armário independente com a grande janela de vista e luz interna

• 7" tela táctil de TFT do sistema operacional
• Acesso fácil à área de teste durante a instalação
• Construído no exaustor
• O painel de controle tem todos os controles no alcance fácil que inclui a iluminação e a exaustão

• Pureza mínima dos elétrodos de platina 99,5%
• O alarme soa se seguindo a falha ocorre por mais de 2 segundos.
• O interruptor de segurança na porta para o teste se a porta é aberta
• Ajuste fácil para testar a altura da tabela

Aplicação:

IEC60950 IEC60884 IEC60335 que segue instrumentos do teste do índice é um instrumento totalmente automático contido em seu próprio armário para maximizar a segurança do operador e usou principalmente o teste o desempenho de seguimento da resistência de materiais de isolação elétricos contínuos quando estão expondo na situação elétrica da água da impureza da influência. Usado principalmente para a determinação PTI e os artigos de CTI.

Dentro do armário bem iluminado, um espécime do teste é colocado em uma placa de vidro e dois elétrodos de platina são abaixados na superfície superior.

Um bloco de calibre é fornecido com o instrumento para assegurar-se de que os elétrodos tenham a distância apropriada entre eles. A altura da tabela é facilmente ajustável assegurar o ângulo apropriado dos elétrodos e da altura das gotas. O resto do teste é controlado fora da câmara do teste com a porta fechou-se.

A tensão, limitar atual, taxa do gotejamento e número de gotejamentos todos é ajustada no painel de controle. Um operador deve observar o teste para ver se uma chama se inflama. O instrumento soa um alarme se há uma falha de seguimento pelo menos de dois segundos.
