Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrões: | IEC60529 IP4X, IEC61032 figura 4 | Garantia: | 12 meses |
|---|---|---|---|
| Material: | De aço inoxidável e de nylon | Código do IP: | IP4X |
| Diâmetro da sonda de teste: | 1.0mm | Diâmetro da Represa-esfera: | 35mm |
| Diâmetro do punho: | 10mm | Comprimento do punho: | 100mm |
| Realçar: | Dedo do teste do IP de IP4X,Dedo do teste do IP do GV,Teste Rod Probe D |
||

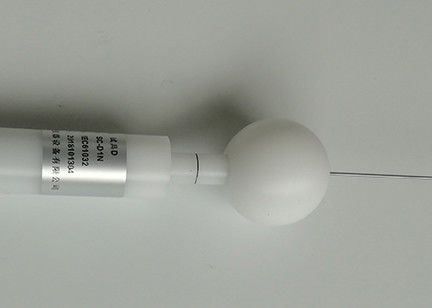

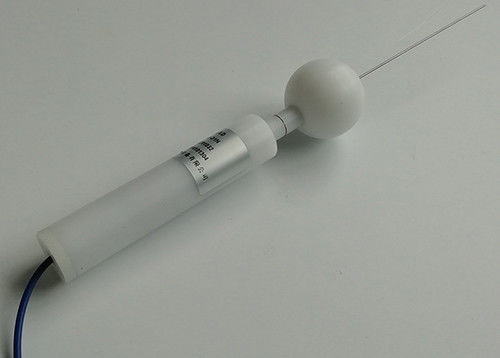

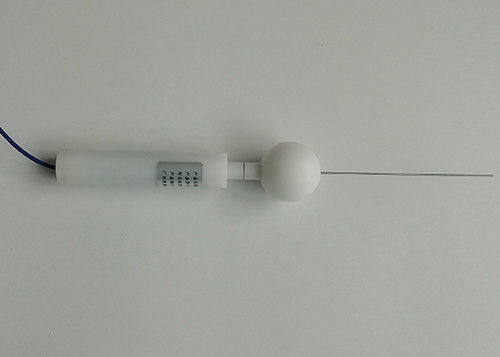

Figura 4 ponta de prova D de IEC60529 IP4X IEC61320 da haste do teste da ponta de prova do dedo do teste do IP com força
Teste Rod Probe D SC-F4D-F de IP4X:
Esta ponta de prova conforma-se à exigência padrão IEC61032 da figura 4 ponta de prova D e IEC60529 do teste para IP4
e IEC60065. Esta ponta de prova da haste é pretendida verificar a proteção das pessoas contra o acesso a perigoso
peças. É usado igualmente para verificar a proteção contra o acesso com um fio.
Customizável:
Pode ser usado para o teste de choque anti-elétrico quando equipado com o conector do amphenol. Ou usado para o cerco
teste da proteção quando furo rosqueado aberto de M6 na extremidade do punho (conectado com a tração e o impulso
dinamômetro). A ponta de prova cujo o número de modelo é com “T” é com força.
Parâmetros:
| Parâmetros /Model | SC-F4D-F |
| Nome | Ponta de prova D da haste do teste com força |
| 1 | Ф1+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |
| 6 | força 3N |
| 14 | IEC60529 |
Outras pontas de prova do teste do IP
Estas pontas de prova conformam-se a IEC60529 para IP1X IP2X IP3X
Especificação e parâmetros técnicos:
I) Ponta de prova SC-F1A-F da esfera do teste de IP1X
Conforma-se às exigências padrão de IEC61032 fig.1, de IEC60529 IP1 e de IEC60065.
Esta ponta de prova é pretendida verificar a proteção a parte traseira da mão das pessoas contra o acesso às peças perigosas.
É igualmente a ponta de prova necessária usada para impedir que as peças perigosas e os objetos estrangeiros contínuos entrem.
Esta ponta de prova do teste pode ser personalizada. Pode ser usada para o teste de choque anti-elétrico quando equipada com o amphenol
conector. Ou usado para o teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho
(conectado com o dinamômetro da tração e do impulso).
A ponta de prova cujo o número de modelo é com “T” é com força.
| Parâmetros /Model | SC-F1A-F |
| Nome | Ponta de prova A do teste com força |
| 1 | SФ50+0.05 0 |
| 2 | Ф45±0.2 |
| 3 | Ф10 |
| 4 | 4 |
| 5 | 100 |
| 6 | Com força de 50N |
| 7 | IEC60529 |
Ponta de prova B SC-F2B-F do dedo do teste de II) IP2X
Este é um dedo do teste da precisão feito de acordo com muitos padrões como figura 2 do IEC 61032, IEC60950
figura 2A, IEC60884, IEC60335, UL507, e UL1278 8,4 da figura. Esta ponta de prova é pretendida verificar o básico
proteção contra o acesso às peças perigosas. É usado igualmente para verificar a proteção contra o acesso com a
dedo. Esta ponta de prova do dedo do teste consiste no dito, no dedo, na base e no punho isolado que simula as características
da mão humana. Tem duas junções móveis, que podem ser curvadas em 90°.
Customizável: pode ser usado para o teste de choque anti-elétrico quando equipado com as tomadas de banana pluggable e
conector do amphenol na extremidade do punho, ou usado para o teste da proteção do cerco quando aberto rosqueado
furo de M6 na extremidade do punho (conectado com o dinamômetro da tração e do impulso).
Parâmetros técnicos principais da especificação e da correspondência:
| Parâmetros /Model | SC-F2B-F |
| Nome | Dedo padrão do teste com força |
| 1 | 30±0.2 |
| 2 | 60±0.2 |
| 3 | 80±0.2 |
| 4 | 180±0.2 |
| 5 | R2±0.05 |
| 6 | S4±0.05 |
| 7 | 37o 0 -10 ' |
| 8 | 14 o 0 -10 ' |
| 9 | Ф12 0 -0,05 |
| 10 | Ф50 |
| 11 | 20±0.2 |
| 12 | Ф75±0.2 |
| 13 | 5±0.5 |
| 14 | força 10-30N |
| 15 | IEC60529 |
Teste Rod Probe C SC-F3C-F de III) IP3X
Esta ponta de prova conforma-se às exigências padrão da ponta de prova C e IEC60529 do teste IEC61032 para IP3 e IEC60065.
Esta ponta de prova da haste é pretendida verificar a proteção das pessoas contra o acesso às peças perigosas. É usada igualmente a
verifique a proteção contra o acesso com uma ferramenta.
Customizável: Pode ser usado para o teste de choque anti-elétrico quando equipado com o conector do amphenol. Ou usado para
teste da proteção do cerco quando furo rosqueado aberto de M6 na extremidade do punho (conectado com a tração e o impulso
dinamômetro).
A ponta de prova cujo o número de modelo é com “T” é com força.
| Parâmetros /Model | SC-F3C-F |
| Nome | Ponta de prova C da haste do teste com força |
| 1 | Ф2.5+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |

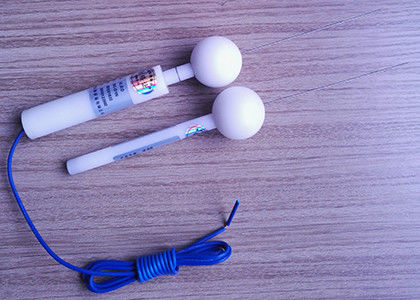

IP1X, IP2X, IP3X, imagens de IP4X:
