Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | De aço inoxidável | Código do IP: | IPX5, IPX6 |
|---|---|---|---|
| Temperatura: | Temperatura ambiente | Padrão: | IEC60529/IEC 60335-1 |
| Diâmetro do bocal IPX5: | Ф6.3mm | Diâmetro do bocal IPX6: | Ф12.5mm |
| distância do bocal de jato ao cerco: | 2.5~3m | Calibre de pressão: | 0~0.25MPa |
| Realçar: | Equipamento de teste do IP IPX5,Equipamento de teste do IP IPX6,IEC60529 água Jet Nozzles |
||

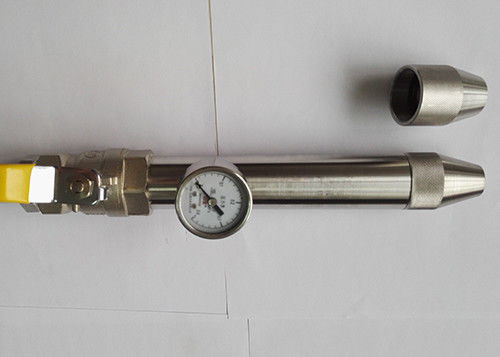

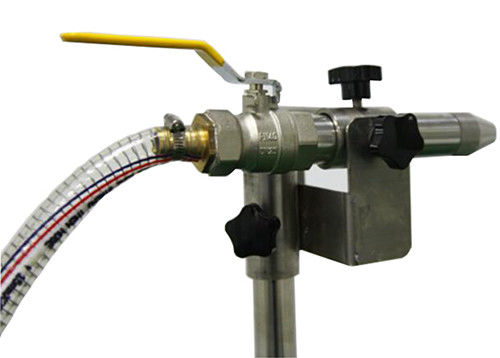

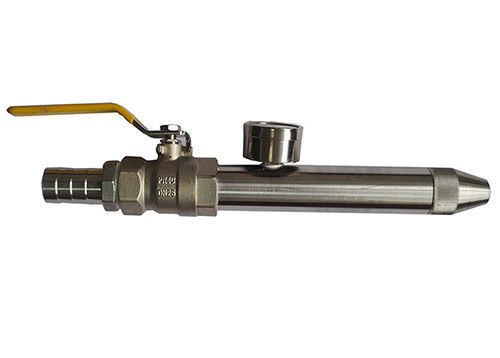

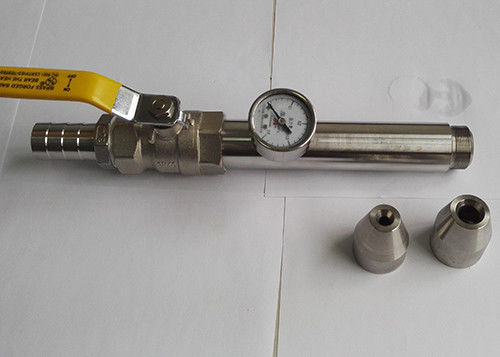

Equipamento de teste Handheld do IP de Jet Nozzles da água de IEC60529 IPX5 IPX6
Informações sobre o produto:
O bocal de jato é projetado e fabricado de acordo com IEC60529 a cláusula IPX5 e IPX6.
É usado para o teste impermeável do dispositivo elétrico.
Teste para o segundo numeral charateristic 5 com o bocal de 6,3 milímetros
O teste é feito pulverizando o cerco de todos os sentidos praticáveis com um córrego da água de um bocal padrão do teste segundo as indicações de figura 6.
As circunstâncias a ser observadas são como segue:
Diâmetro interno do bocal: 6,3 milímetros;
Taxa da entrega: 12,5 L/MIN ±5%;
Pressão de água: para para ser ajustado consiga a taxa especificada da entrega;
Núcleo do córrego substancial: círculo do diâmetro de aproximadamente 40 milímetros em uma distância de 2,5 m do bocal;
Duração do teste pelo medidor quadrado da área de superfície do cerco provavelmente a ser pulverizada: 1 minuto;
Duração mínima do teste: minuto 3;
Distância do bocal à superfície do cerco: entre 2,5 m e 3 M.
Teste para o segundo numeral característico 6 com o bocal de 12,5 milímetros
O teste é feito pulverizando o cerco de todos os sentidos praticáveis com um córrego da água de um bocal padrão do teste segundo as indicações de figura 6.
As circunstâncias a ser observadas são como segue:
Diâmetro interno do bocal: 12,5 milímetros;
Taxa da entrega: 100 I/min ±5%;
Pressão de água: para para ser ajustado para conseguir a taxa especificada da entrega;
Núcleo do córrego substancial: círculo do diâmetro de aproximadamente 120 milímetros em uma distância de 2,5 m do bocal;
Duração do teste pelo medidor quadrado da área de superfície do cerco provavelmente a ser pulverizada: 1 minuto;
Duração mínima do teste: minuto 3;
Distância do bocal à superfície do cerco: entre 2,5 m e 3 M.
Parâmetros técnicos:
| Não. | Artigo | IPX5 | IPX6 |
| 1 | Fonte de água |
Taxa do volume de água > agua potável de 12.5L/min±5% sem inclusão. Pode ser conseguido pelo tanque de água de aço inoxidável e pelo equipamento pressurizado |
Agua potável da taxa >100L/min±5% do volume de água sem inclusão. Pode ser conseguido pelo tanque de água de aço inoxidável e pelo equipamento pressurizado |
| 2 | O diâmetro do bocal | Ф6.3mm | Ф12.5mm |
| 3 | Volume de água | 12.5±0.625L/min, medidor de fluxo é ajustável | 100±5 L/MIN, medidor de fluxo é ajustável |
| 4 | A distância do bocal de jato ao cerco | 2.5~3m | 2.5~3m |
| 5 | Tempo de teste | ² não menos de 1min/m (não menos de 3 minutos) | ² não menos de 1min/m (não menos do que 3mins) |
| 6 | Calibre de pressão | 0~0.25MPa | 0~0.25MPa |
| 7 | Exigências do local |
Sala de teste impermeável dedicada do IP cuja a largura é mais de 3m, Com boa função da afluência e da drenagem. A instalação da parede |
Sala de teste impermeável dedicada do IP cuja a largura é mais de 3m, Com boa função da afluência e da drenagem. A instalação da parede |
Conforme-se a:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Código do IP do IPX5 e do IPX6
A máquina impermeável do teste de SC-IPX é de acordo com IEC60529: 1989 +A1: 1999+A2: 2013 (graus de proteção fornecidos pelos cercos (IP
O código) >, IEC60598, IEC60335 e o IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX incluem as seguintes categorias do teste: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte para paginar 51 de IEC60529). É amplamente utilizado na organização de teste da autenticação para
produtos tais como produtos elétricos e eletrônicos, luminaires do diodo emissor de luz assim como no departamento relevante do controle da qualidade para
detecção impermeável das categorias da proteção dos cercos.
O sistema de teste impermeável inteiro de SC-IPX inclui:
Caixa do gotejamento (SC-IPX12): A caixa do gotejamento é para o teste do gotejamento IPX1 e IPX2. O tamanho da caixa do gotejamento é 800x800x75mm (LXWXH). O diâmetro do furo do gotejamento
é 0.4mm. A distância entre furos do gotejamento é 20mm. A amostra pode estar sobre 150kg.
Equipamento de teste do pulverizador da água da tubulação de balanço (SC-IPX34): É para o teste IPX3 e IPX4. O semi-diâmetro da tubulação de balanço é 1meter (
o outro tamanho está igualmente disponível). O diâmetro interno da tubulação de balanço é 15mm. O diâmetro de gerencio da tabela da amostra é 1000mm (ou outro
o tamanho de acordo com o diâmetro da tubulação de balanço, e a altura são ajustáveis. A velocidade de rotação é 1-5rpm que controlou pelo PLC
painel.
Jet Test Device impermeável (SC-IPX56): Com dispositivo da fonte de água o tamanho é 1000x1000x600m, o diâmetro do bocal é 6.3mm (IPX5)
e 12.5mm (IPX6). A velocidade da água é 12.5±0.626L/min para IPX5 e 100±5L/min para IPX6.
Dispositivo impermeável do teste do tanque da imersão (SC-IPX7): É para o teste IPX7. O tamanho do tanque de água é 1000x1000x1200mm (o outro tamanho pode ser
projetado de acordo com seu pedido). Pode testar amostras até 120kg
Dispositivo impermeável do teste do tanque da imersão (SC-IPX8): É para o teste IPX8. Pode simular uma profundidade de água de 0-50m. A imersão da água
o diâmetro do tanque é 600mm e a altura é 1200mm. O esforço compressivo é 10 atmosferas ou projetos de acordo com o cliente
pedido.
