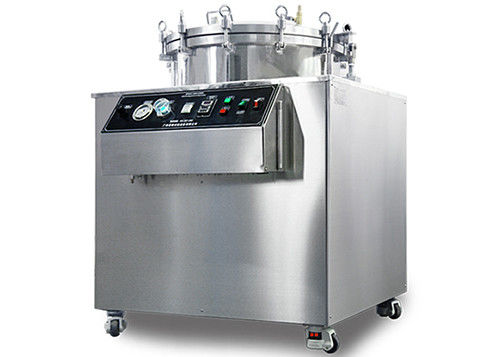

Equipamento de teste eletrônico da proteção do ingresso IPX8

Dispositivo IEC60335 do teste de imersão do positivo IPX8/pressão negativa

Função:

O dispositivo do teste de imersão IPX8 com pressão positiva e pressão negativa.

I) Pressão positiva

Aplicando ar comprimido, empurre a pressão molhar para simular o ambiente de teste correspondente.

2)Pressão negativa

A diferença da pressão entre o interior e fora do escudo do produto é obtida bombeando o ar acima da superfície da água.

E, use a pressão testar.

Parâmetros:

Finalidade:

Sob o dispositivo com a categoria da proteção do escudo (código do IP) baseada principalmente para que produtos eletrônicos e elétricos, a iluminação exterior, o armário elétrico, o equipamento de comunicação, o equipamento de mergulho e outros produtos simulem o ambiente da água para testar o desempenho protetor de produtos do IP.

Os resultados da análise são usados para determinar se as exigências estão cumpridas, para fornecer o projeto, o desenvolvimento, a otimização e a inspeção à saída da fábrica do produto.

Descrição:

Avaliação dos cercos e do elemento de selagem se pode assegurar o bom desempenho do equipamento e dos componentes após o teste de água ou durante o teste.

Confirme aos padrões:

IEC 60529 IPX7 IPX8;

EN 60529 IPX7 IPX8;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1 e assim por diante.

Este equipamento de teste é projetado e fabricado conforme Iec 60529 2013 cláusulas 14.2.8.
Teste para o segundo numeral característico 8: assunto contínuo da imersão ao acordo.
A menos que houver um padrão relevante do produto, as condições de teste são sujeitas ao acordo entre o fabricante

e o usuário, mas será mais severos do que aqueles prescritos em 14.2.7 e neles tomarão em consideração a circunstância

que o cerco estará imergido continuamente no uso real.

A máquina impermeável do teste de SC-IPX é de acordo com IEC60529: 1989 +A1: 1999+A2: 2013 (graus de proteção fornecidos pelos cercos (IP
Código) >, IEC60598, IEC60335 e IEC 60034-5.

O SC-IPX inclui as seguintes categorias do teste: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte para paginar 51 de IEC60529).

É amplamente utilizado na organização de teste da autenticação para os produtos tais como produtos elétricos e eletrônicos, luminaires do diodo emissor de luz assim como no departamento relevante do controle da qualidade para a detecção impermeável das categorias da proteção dos cercos.

O sistema de teste impermeável inteiro de SC-IPX inclui:
Caixa do gotejamento (SC-IPX12): A caixa do gotejamento é para o teste do gotejamento IPX1 e IPX2. O tamanho da caixa do gotejamento é 800x800x75mm (LXWXH). O diâmetro do furo do gotejamento
é 0.4mm. A distância entre furos do gotejamento é 20mm. A amostra pode estar sobre 150kg.
Equipamento de teste do pulverizador da água da tubulação de balanço (SC-IPX34): É para o teste IPX3 e IPX4. O semi-diâmetro da tubulação de balanço é 1meter (
o outro tamanho está igualmente disponível). O diâmetro interno da tubulação de balanço é 15mm. O diâmetro de gerencio da tabela da amostra é 1000mm (ou outro
o tamanho de acordo com o diâmetro da tubulação de balanço, e a altura são ajustáveis. A velocidade de rotação é 1-5rpm que controlou pelo PLC
painel. Jet Test Device impermeável (SC-IPX56): Com dispositivo da fonte de água o tamanho é 1000x1000x600m, o diâmetro do bocal é 6.3mm (IPX5)
e 12.5mm (IPX6). A velocidade da água é 12.5±0.626L/min para IPX5 e 100±5L/min para IPX6.
Dispositivo impermeável do teste do tanque da imersão (SC-IPX7): É para o teste IPX7. O tamanho do tanque de água é 1000x1000x1200mm (o outro tamanho pode ser
projetado de acordo com seu pedido). Pode testar amostras até 120kg

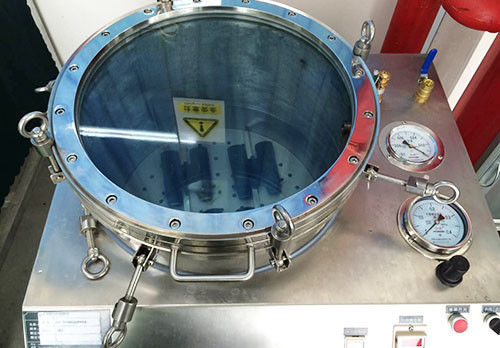

Dispositivo impermeável do teste do tanque da imersão (SC-IPX8): É para o teste IPX8. Pode simular uma profundidade de água de 0-50m. A imersão da água
o diâmetro do tanque é 600mm e a altura é 1200mm. O esforço compressivo é 10 atmosferas ou projetos de acordo com o cliente
pedido.
