Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | De aço inoxidável e de bronze | Código do IP: | IPX3, IPX4 |
|---|---|---|---|
| Temperatura: | Temperatura ambiente | Função: | equipamento de testes materiais |
| Diâmetro externo do bocal: | Ф102mm | Furos do bocal: | 121 furos |
| Diâmetro esférico: | SФ75.5mm | Calibre de pressão: | 50~150Kpa |
| Tempo dos testes: | pelo menos 5min | Defletor: | removível |
| Realçar: | Equipamento de teste da proteção do ingresso IPx3,Equipamento de teste da proteção do ingresso IPX4,Verificador do bocal de pulverizador IEC60529 |
||
Equipamentos de teste à mão do IP do bocal de pulverizador IEC60529 de IPX3 IPX4
Parâmetros técnicos:
1 taxa do volume de água da fonte de água é a agua potável 50~150kpa sem inclusão.
2 parâmetros do bocal de pulverizador
diâmetro externo: Ф102mM
diâmetro esférico: SФ75.5mm
Há um furo médio e há 24 furos no círculo interno dos furos de que o ângulo incluído é 30°.
Há 96 furos no círculo externo dos furos de que o ângulo incluído é 15°. 121 furos no total.
O diâmetro de furo: Ф0.5mm
É feito do bronze.
3 o volume de água 10L/min±5%, medidor de fluxo é a escala 4 ajustável do calibre de pressão 6 removível 0~0.25MPa do defletor do calibre de pressão 0~0.4Mpa 5
| Fonte de água | Agua potável do volume de água rate>10L/min±5% sem inclusão. |
| Controle e operação | válvula, à mão |
| Diâmetro externo do bocal | Ф102mm |
| Diâmetro esférico do bocal | SФ75.5mm |
| Furos do bocal | 121 furos de Ф0.5mm 1 furo no centro círculos íntimos 1 de 12 furos no passo 30° 4 círculos exteriores de 24 furos no passo 15° |
| Material do bocal | Bronze |
| Material movente do protetor | Alumínio |
| Volume de água | 10L/min±5%, medidor de fluxo é ajustável |
| Calibre de pressão | 50~150Kpa, escala do calibre de pressão 0~0.25Mpa |
| Defletor | Removível |
| Exigências do local | Sala de teste impermeável dedicada do IP, A terra deve ser lisa com iluminação Com boa função da afluência e da drenagem. |
| Tempo de teste | Controle manual, pelo menos 5min |
Conforme-se a:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Teste de IPX3 IPX4.
Informações sobre o produto:
O bocal de pulverizador é projetado e fabricado de acordo com IEC60529 a cláusula IPX3 e IPX4.
O bocal de pulverizador é uma alternativa ao verificador de oscilação do tubo para estabelecer o grau de proteção contra o ingresso da água.
O bocal de pulverizador é pretendido para o uso nos espécimes que não caberão dentro do diâmetro do verificador do tubo.
Os testes preliminares do IEC incluem a proteção IPX3 e IPX4 contra a água que pulveriza e que espirra a água.
Sob esta circunstância, o bocal de pulverizador handheld é usado pelo manual.
Instrumento:

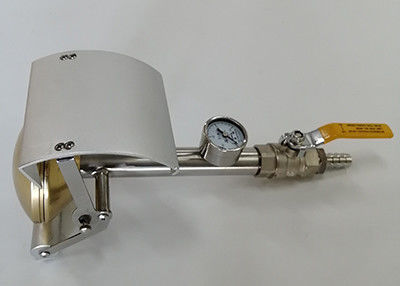

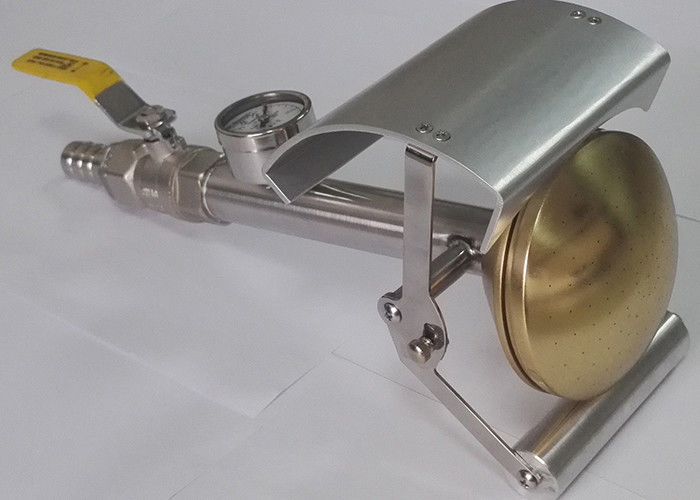

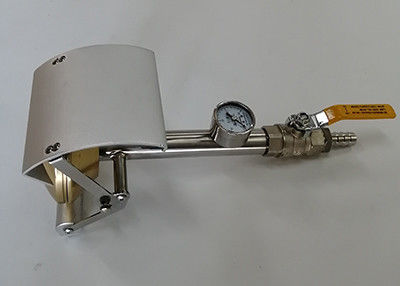

O bocal de pulverizador de SC-IPX34-SN é um dispositivo à mão do teste para verificar a proteção contra a pulverização e o espirro da água.
A pressão de água pode ser ajustada usando o botão de controle do fluxo no dispositivo para dar o caudal exigido.
A pressão pode ser considerada no calibre que é posicionado convenientemente pelo bocal.
O teste padrão de pulverizador do bocal é feito às especificações de IEC 60529.
Um protetor móvel pode ser colocado sobre uma parcela do bocal para IPX3 ou moveu-se fora do teste padrão de pulverizador para IPX4
NOTA:
A diferença entre IPX3 e IPX4 é que o defletor deve ser removido no teste IPX4.
Para deixar mão-livre, nós projetamos o suporte para o bocal de pulverizador de IPX3 IPX4.
Prazo de entrega: em 2 dias.
Fonte da fábrica, e entrega rápida.
A máquina impermeável do teste de SC-IPX é de acordo com IEC60529: 1989 +A1: 1999+A2: 2013 (graus de proteção fornecidos pelos cercos (IP
O código) >, IEC60598, IEC60335 e o IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX incluem as seguintes categorias do teste: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (consulte para paginar 51 de IEC60529). É amplamente utilizado na organização de teste da autenticação para
produtos tais como produtos elétricos e eletrônicos, luminaires do diodo emissor de luz assim como no departamento relevante do controle da qualidade para
detecção impermeável das categorias da proteção dos cercos.
O sistema de teste impermeável inteiro de SC-IPX inclui:
Caixa do gotejamento (SC-IPX12): A caixa do gotejamento é para o teste do gotejamento IPX1 e IPX2. O tamanho da caixa do gotejamento é 800x800x75mm (LXWXH). O diâmetro do furo do gotejamento
é 0.4mm. A distância entre furos do gotejamento é 20mm. A amostra pode estar sobre 150kg.
Equipamento de teste do pulverizador da água da tubulação de balanço (SC-IPX34): É para o teste IPX3 e IPX4. O semi-diâmetro da tubulação de balanço é 1meter (
o outro tamanho está igualmente disponível). O diâmetro interno da tubulação de balanço é 15mm. O diâmetro de gerencio da tabela da amostra é 1000mm (ou outro
o tamanho de acordo com o diâmetro da tubulação de balanço, e a altura são ajustáveis. A velocidade de rotação é 1-5rpm que controlou pelo PLC
painel.
Jet Test Device impermeável (SC-IPX56): Com dispositivo da fonte de água o tamanho é 1000x1000x600m, o diâmetro do bocal é 6.3mm (IPX5)
e 12.5mm (IPX6). A velocidade da água é 12.5±0.626L/min para IPX5 e 100±5L/min para IPX6.
Dispositivo impermeável do teste do tanque da imersão (SC-IPX7): É para o teste IPX7. O tamanho do tanque de água é 1000x1000x1200mm (o outro tamanho pode ser
projetado de acordo com seu pedido). Pode testar amostras até 120kg
Dispositivo impermeável do teste do tanque da imersão (SC-IPX8): É para o teste IPX8. Pode simular uma profundidade de água de 0-50m. A imersão da água
o diâmetro do tanque é 600mm e a altura é 1200mm. O esforço compressivo é 10 atmosferas ou projetos de acordo com o cliente
pedido.
